Při výběru 304 perforovaný plech pro projekt větrání nebo proudění vzduchu se kupující často zaměřují na tloušťku, průměr otvoru a materiál. Mnozí však přehlížejí poměr volné plochy - procento volného prostoru, které perforované otvory na kovovém povrchu vytvářejí. Tento poměr může významně ovlivnit odpor větru, proudění vzduchu, tlakovou ztrátu, životnost a akustické vlastnosti.
Při diskusích o zadávání zakázek se inženýři a nákupčí často ptají, jaký vliv má volná plocha na výsledky větrání. Pochopení tohoto vztahu může pomoci vyhnout se předimenzování ventilátorů, snížit provozní náklady a zlepšit dlouhodobý výkon.
Perforované plechy z nerezové oceli
Děrované plechy z nerezové oceli mají výjimečnou trvanlivost a odolnost proti korozi, takže jsou ideální pro estetické i funkční použití v různých průmyslových odvětvích.
Co je to poměr volné plochy?
Na stránkách poměr volné plochy se vztahuje k procentuálnímu podílu plochy perforovaného otvoru na celkové ploše archu.
Čím vyšší je poměr otevřené plochy, tím více vzduchu může fólií proudit. Například list s otevřenou plochou 10% blokuje mnohem více vzduchu než list s otevřenou plochou 40%.
Tento poměr závisí na:
- průměr otvoru
- rozteč mezi středy
- vzor perforace
- tloušťka plechu
Malá změna velikosti otvoru nebo rozteče může způsobit zásadní změnu výkonu proudění vzduchu.
Proč se nerezová ocel 304 dobře osvědčuje ve ventilačních systémech
Perforované plechy z nerezové oceli 304 se pro průmyslovou ventilaci vybírají kvůli:
- odolnost proti korozi
- síla pod tlakem
- čistý, estetický vzhled
- strukturální stabilita
Jsou široce používány v zařízeních HVAC, krytech strojů, větracích žaluziích budov a architektonických fasádách.
Poměr volné plochy a jeho vliv na odolnost proti větru
Když vzduch dopadá na perforovanou fólii, každý otvor se stává "mikrokanálem". List funguje jako částečná bariéra. Se zvětšující se otevřenou plochou klesá odpor, protože může volně procházet více vzduchu.
Typická pozorování proudění vzduchu se standardními vzory otvorů:
| Poměr volné plochy | Odolnost proti větru |
|---|---|
| 10-20% | Velmi vysoká odolnost |
| 20-35% | Mírná odolnost |
| 35-60% | Zlepšené proudění vzduchu |
| 60%+ | Velmi nízký odpor |
Větší otevřená plocha zlepšuje větrání, ale snižuje mechanickou pevnost a v závislosti na použití může vyžadovat silnější nosné konstrukce.
Jak otevřená plocha ovlivňuje výkon větrání
Inženýři často vyhodnocují tlakové ztráty při proudění vzduchu přes perforované plechové zábrany. Vyšší poměr otevřené plochy má obvykle za následek:
- nižší pokles tlaku vzduchu
- snížení nákladů na energii na větrání
- zvýšení účinnosti zařízení
- lepší odvod tepla
Pro průmyslovou ventilaci často poskytují otevřené prostory mezi 30-55% rovnováhu mezi strukturální integritou a silným výkonem proudění vzduchu.
Reálné příklady sdílené výrobci ventilačních zařízení ukazují, že odpor proudění vzduchu se může snížit o více než 40% při zvýšení otevřené plochy ze 15% na 40% v závislosti na rychlosti proudění a tloušťce fólie.
Vyvážení požadavků na volnou plochu a pevnost
Vysoké poměry volné plochy sice podporují větrání, ale zároveň snižují pevnost a nosnost plechů.
Kupující by měli zvážit:
- tloušťka plechu
- průměr otvoru
- rozteč otvorů
- třída materiálu
- očekávané zatížení větrem nebo tlak ventilátoru
Použití silnějšího materiálu umožňuje větší otevřenou plochu bez nadměrné deformace pod tlakem vzduchu nebo vibracemi.
Tvar a vzor otvorů ovlivňují chování proudění vzduchu
Poměr volné plochy je přímo ovlivněn tvarem a uspořádáním jamek. Mezi běžné možnosti patří kulaté, čtvercové, štěrbinové a ozdobné vzory.
Rozhodnutí zákazníků jsou obvykle vyvážená:
- účinnost proudění vzduchu
- vizuální efekty
- schopnost odvodnění
- potřeby směrového proudění vzduchu

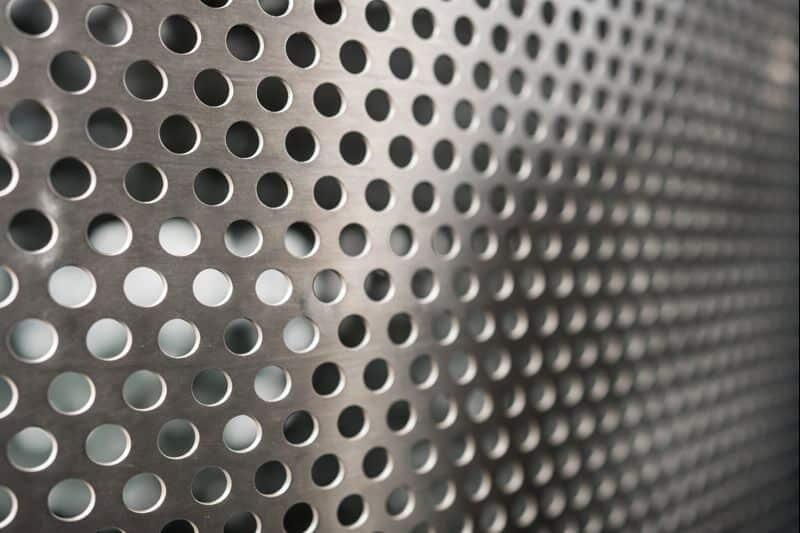

Kulaté otvory obecně zajišťují nejrovnoměrnější proudění a předvídatelný odpor, což je výhodné pro ventilační systémy.
Pokyny pro výběr správné volné plochy pro projekty větrání
Při výběru 304 perforovaný plech, zvažte:
- expozice vnitřnímu a vnějšímu proudění vzduchu
- očekávané zatížení větrem nebo tlak ventilátoru
- požadovaná rychlost větrání
- bezpečnostní požadavky
- obavy z koroze
- potřeby útlumu hluku
Obecná doporučení pro nákup:
- Nízká potřeba větrání → 10-25% otevřená plocha
- Mírná ventilace → 25-40% otevřená plocha
- Maximální účinnost větrání → 40-60%+ otevřená plocha
V případě velkých ploch nebo vysokotlakého proudění vzduchu je třeba zvážit zesílení nebo použití silnějšího materiálu, aby byla zachována strukturální integrita.
Často kladené otázky o poměru volné plochy a výkonu větrání
Znamená větší otevřená plocha vždy lepší větrání?
V mnoha případech ano, ale ne vždy. Je třeba vzít v úvahu také pevnost konstrukce a ochranu proti hluku.
Jak vypočítám vhodnou volnou plochu pro svůj systém?
Kupující by měli posoudit objem proudění vzduchu, výkon ventilátoru, očekávaný tlak větru a konstrukční požadavky.
Může perforace ovlivnit směr a tlak proudění vzduchu?
Ano. Určité drážkované vzory mohou přesměrovat proudění, zatímco rozložené otvory zlepšují rovnoměrné proudění vzduchu.
Jste připraveni získat zakázkové perforované plechy 304?
Při výběru materiálů pro větrací systémy hraje rozhodující roli poměr volné plochy pro vyvážení proudění vzduchu a konstrukčních vlastností. Správně zvolené vzory perforace pomáhají snížit spotřebu energie, snížit hlučnost a zlepšit regulaci teploty.
Pokud potřebujete poradit s výběrem velikosti otvorů, roztečí, tloušťky plechu nebo poměru volné plochy pro vaši aplikaci, můžete si vyžádat technickou podporu nebo cenovou nabídku.
