Perforované kovové desky jsou všude - na stínění, filtraci, architektonické fasády, kryty strojů a těžká průmyslová síta. Pokud je základním materiálem Q345B, jeho chemické složení hraje významnou roli v tom, jak dobře perforovaná deska odolává otěru, nárazům a dlouhodobému opotřebení. V tomto článku se seznámíte s nejdůležitějšími prvky v Q345B, s tím, jak každý z nich ovlivňuje odolnost proti opotřebení, jak perforace a výroba mění skutečnou výkonnost, a s praktickými doporučeními, která pomohou kupujícím specifikovat správný děrovaný plech pro kritické aplikace.

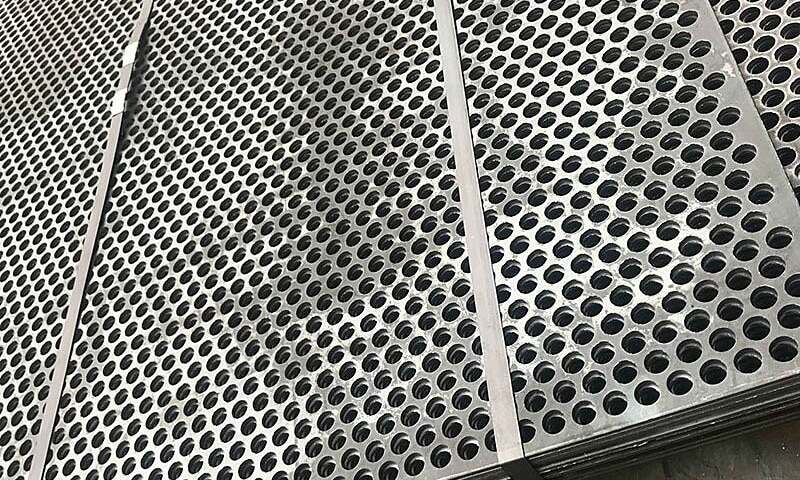

Stručný úvod: co je Q345B a proč je důležitý chemický složení
Q345B je běžně používaná konstrukční uhlíko-manganová ocel. Zjednodušeně řečeno se jedná o nízkolegovanou konstrukční ocel, která vyvažuje pevnost, svařitelnost a cenu. Ale "ocel" není jedna věc - malé rozdíly v obsahu uhlíku, manganu a mikroslitin mění tvrdost, houževnatost a způsob, jakým se povrch při otěru zpevňuje. U perforovaných plechů - kde se již díky geometrii (otvory, hrany, otevřená plocha) koncentruje napětí - je tato vazba mezi chemickým složením a výkonem obzvláště důležitá.
Klíčové chemické prvky a jejich vliv na odolnost proti opotřebení
Níže vysvětluji jednotlivé hlavní prvky nebo skupiny a jejich typický vliv na chování ocelí typu Q345B při opotřebení.
Uhlík (C)
- Role: Primární faktor tvrdosti a pevnosti.
- Vliv na opotřebení: Více uhlíku obecně zvyšuje tvrdost a odolnost proti abrazivnímu opotřebení. Vyšší obsah uhlíku však snižuje svařitelnost a houževnatost a zvyšuje křehkost materiálu při nárazu.
- Praktická poznámka: U perforovaných plechů, kde se očekává silný otěr, zvyšuje mírně vyšší obsah uhlíku odolnost povrchu, ale je třeba zvážit svařitelnost a potřeby tváření.
Mangan (Mn)
- Role: Pevnost a tvrdost, pomáhá působit proti negativním účinkům síry, podporuje pracovní kalení.
- Vliv na opotřebení: Vyšší obsah manganu zlepšuje pevnost v tahu a schopnost povrchu zpevňovat se při posuvném otěru, čímž se zvyšuje životnost v mnoha abrazivních podmínkách. Nadměrné množství Mn však může ocel učinit méně tvárnou.
Křemík (Si)
- Role: Deoxidant v oceli a menší podíl na pevnosti.
- Vliv na opotřebení: Křemík mírně zjemňuje matrici a podporuje pevnost bez velkých nákladů. Není primárním prvkem opotřebení, ale pomáhá udržovat integritu při práci za studena a děrování/perforaci.
Fosfor (P) a síra (S)
- Role: Obecně se považují za nečistoty.
- Vliv na opotřebení: I malá množství P a S mohou snižovat houževnatost a podporovat segregaci; síra může vést k žáruvzdornosti. Neprospívají odolnosti proti opotřebení a u dílů, které budou vystaveny nárazovému nebo cyklickému zatížení, by jejich obsah měl být nízký.
Chrom (Cr), molybden (Mo), nikl (Ni) (je-li přítomen)
- Role: Legující prvky, které se nacházejí ve vyšších jakostních třídách nebo tepelně zpracovaných ocelích.
- Vliv na opotřebení: Chrom zvyšuje kalitelnost a může vytvářet tvrdé karbidy, které odolávají otěru. Mo zvyšuje pevnost při zvýšených teplotách; Ni zlepšuje houževnatost. Q345B není slitina s vysokým obsahem Cr, ale malé přídavky (nebo výběr modifikované třídy) mohou podstatně zlepšit životnost při opotřebení.
HMikroslitiny: (Nb), vanad (V), titan (Ti).
- Role: Zjemnění zrn a zpevnění srážek.
- Vliv na opotřebení: Jemnější struktura zrn zajišťuje lepší houževnatost a rovnoměrnější chování při opotřebení; karbidy/nitridy mikroslitin mohou zvýšit odolnost proti deformaci a omezit šíření trhlin z okrajů perforace.
Proč geometrie a výroba perforace mění účinek chemie?
Chemické složení materiálu je u perforovaných desek jen částí příběhu:
- Hrany otvorů a otřepy: Děrování nebo laserem vyřezávané otvory vytvářejí lokální pracovní zpevnění, zbytková napětí a někdy i otřepy. Tyto mikrotvary koncentrují otěr a únavu. Mírně tvrdší chemie může pomoci, ale čisté, odjehlené hrany často zlepšují životnost více než samotné zvýšení uhlíku.
- Otevřená plocha a vzor otvorů: Vyšší otevřená plocha zmenšuje průřez nosného materiálu; stejná chemie bude fungovat jinak v desce s otevřenou plochou 10% a jinak v desce s otevřenou plochou 60%, protože zatížení se koncentruje jinak.
- Tloušťka: Silnější desky se opotřebovávají déle. U stejného chemického složení zdvojnásobení tloušťky často výrazně prodlužuje životnost.
- Práce za studena z perforace: Tento proces může lokálně zvýšit tvrdost (deformační zpevnění), což může být v závislosti na aplikaci užitečné nebo škodlivé. Řízená perforace (ostré nástroje, optimalizované parametry) poskytuje lepší a konzistentnější výkon při opotřebení.
- Povrchová úprava hran a odstraňování otřepů: Mechanické nebo vibrační odstraňování otřepů a válcování hran snižuje koncentrátory napětí a pomáhá desce odolávat vzniku trhlin, zejména u materiálů s vyšším obsahem uhlíku, kde může být problémem křehkost.
Povrchové úpravy a následné procesy, které zvyšují odolnost proti opotřebení
Pokud vaše aplikace vyžaduje vyšší opotřebení, než jaké poskytuje základní chemický složení Q345B, zvažte tyto možnosti:
- Překryvné vrstvy s tvrdým povrchem nebo svařované vrstvy: Překryvy na bázi karbidu wolframu nebo chromu v oblastech s vysokým opotřebením mohou výrazně prodloužit životnost.
- Nauhličování / nitridace: Procesy povrchového kalení zvyšují povrchovou tvrdost při zachování tvárného jádra. Vyžadují kompatibilní chemii a řízení procesu.
- Povlaky: Tepelný nástřik, tvrdé chromování nebo umělé polymerní povlaky snižují přímý otěr. Všimněte si, že povlaky se mohou odštípnout, pokud je podklad příliš křehký.
- Zpevňování povrchu / opracování za studena: Ty vytvářejí tlaková povrchová zbytková napětí, která odolávají iniciaci trhlin.
- Tepelné zpracování: Při hromadné výrobě děrovaných plechů se na standardní Q345B běžně nepoužívá, ale tepelné zpracování na míru (pokud to chemický složení podporuje) může zvýšit tvrdost a odolnost proti opotřebení.
Zkoušení a kontrola kvality: jak ověřit výkonnost při opotřebení
Několik praktických metod pro vyhodnocení a ověření specifikace děrované desky:
- Zkouška tvrdosti: Rockwellovy nebo Brinellovy zkoušky na reprezentativních vzorcích a v blízkosti okrajů otvoru.
- Zkoušky otěru: Laboratorní zkoušky otěru (suchý písek/ gumové kolo) simulují opotřebení při klouzání - užitečné pro srovnávací hodnocení.
- Kontrola mikrostruktury: Optické nebo SEM zobrazení pro kontrolu velikosti zrn, rozložení inkluzí a přítomnosti karbidů.
- Kontrola hran: Zvětšená kontrola otřepů, mikrotrhlin a deformací po perforaci.
- Terénní zkoušky: Nejspolehlivějším ukazatelem je často krátkodobá provozní zkouška v reprezentativních provozních podmínkách.
Praktický návod pro specifikaci děrovaných plechů Q345B pro použití při opotřebení
- Začněte od způsobu selhání: Dochází k úbytku materiálu v důsledku otěru, nárazu nebo únavy v okolí otvorů? To rozhoduje o tom, zda upřednostníte tvrdost, houževnatost nebo celistvost hran.
- Vyvážení uhlíku s potřebami aplikace: Při silném klouzavém otěru zvyšte obsah uhlíku/manganu na mírně vyšší hodnotu - pokud však často svařujete nebo tváříte, udržujte je na střední úrovni.
- Zvažte modifikované třídy nebo mikrolegované varianty pokud standardní Q345B nesplňuje požadavky na opotřebení; malé přídavky Cr nebo mikrolegovaných prvků mohou zlepšit opotřebení bez výrazného zvýšení nákladů.
- Kontrolní výroba: Uveďte stav razníku/výlisku, odjehlení a povrchovou úpravu hran. Mnoho problémů s opotřebením se řeší v dílně, nikoli v chemické laboratoři.
- V případě potřeby uveďte povrchovou úpravu: Pokud jsou prostoje drahé nebo opotřebení katastrofální, je navařená překryvná vrstva nebo zpevnění povrchu často cenově výhodnější než silnější základní kov.
- Požádejte o testování vzorků: Tvrdost v blízkosti otvorů, příkladný průřez a malé laboratorní otěry omezí překvapení v provozu.
Krátký příklad (ilustrativní)
Představte si sítovou desku používanou v kamenolomu: se standardním chemickým složením Q345B a tloušťkou 4 mm vykazuje deska odlamování okrajů a rychlejší opotřebení v místech, kde horninové částice narážejí na hrany otvorů. Možnosti, které se osvědčily v reálných instalacích, zahrnovaly: přechod na mírně vyšší obsah Mn pro lepší zpevnění, zlepšení ostrosti matrice a přidání vibračního odstraňování otřepů nebo použití lokálního překrytí s tvrdým povrchem v nejexponovanějších zónách. Samotná změna chemického složení pomohla životnosti jen mírně; kombinace chemického složení, kontroly výroby a povrchové úpravy přinesla nejlepší návratnost investic.
Závěrečné myšlenky
Chemické složení je základním faktorem odolnosti perforovaných plechů Q345B proti opotřebení, ale málokdy funguje samostatně. Skutečné přínosy plynou ze sladění chemického složení s geometrií perforace, výrobními postupy a cílenými povrchovými úpravami. Pokud zadáváte perforované plechy pro kritické opotřebení, považujte chemii, výrobu otvorů, povrchovou úpravu hran, tloušťku a následné zpracování za jeden systém, nikoli za samostatné volby.
Jste připraveni specifikovat své děrované plechy Q345B?
Pokud chcete pomoci s výběrem chemického složení, tloušťky, vzoru otvorů a povrchové úpravy pro vaši kritickou aplikaci, obraťte se na nás a sdělte nám své provozní podmínky (typ abraziva, velikost částic, frekvence nárazů, požadovaná životnost). Můžeme vám navrhnout cenově výhodné kombinace základní chemie a následných úprav, které prodlouží životnost.
Kontakt: info@perfsheet.com - uveďte údaje o své aplikaci a požadované množství, abyste dostali doporučení na míru.
