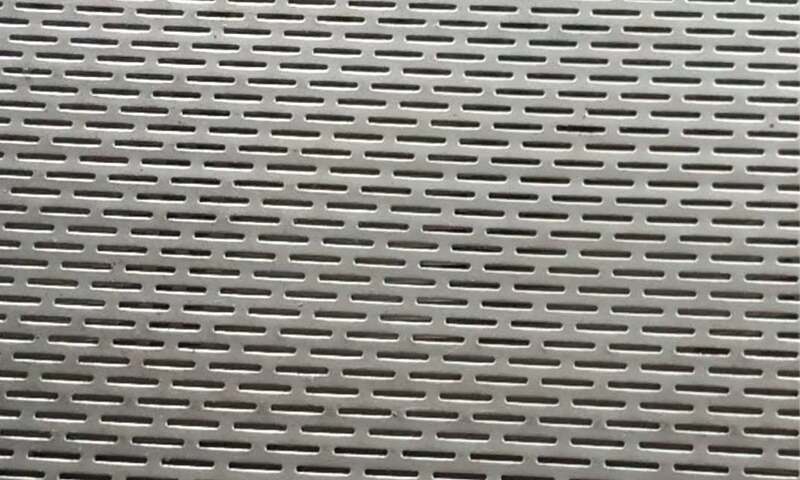

Logam berlubang dengan lubang berlubang banyak digunakan pada fasad, tabir surya, penyaringan, panel akustik, dan penutup industri. Karena slot menghadirkan bukaan anisotropik (panjang di satu arah, sempit di arah lain), geometrinya-lebar slot, panjang, orientasi, jarak, dan area terbuka-memiliki efek langsung dan terkadang mengejutkan pada bagaimana angin mengalir di sekitar dan melalui panel. Dalam artikel ini saya merangkum temuan praktis dan panduan desain yang dapat Anda gunakan saat menentukan atau memesan lembaran logam berlubang berlubang untuk lokasi yang berangin. Tujuannya adalah untuk menyeimbangkan ventilasi, visibilitas, kebutuhan struktural, dan kinerja beban angin sehingga bagian akhir bekerja persis seperti yang diinginkan.
Mengapa geometri slot berpengaruh terhadap hambatan angin
Angin yang berinteraksi dengan panel berlubang melakukan tiga hal utama: (1) melewati area terbuka (mengurangi tekanan pada permukaan hilir), (2) berakselerasi dan menjadi bergejolak di dalam dan di luar lubang, dan (3) memberikan tekanan dan tarikan pada anyaman padat di antara lubang. Dibandingkan dengan perforasi bulat atau persegi, slot memusatkan aliran ke satu arah dan mengubah cara terbentuknya wake dan pusaran air di bagian hilir. Hal ini mempengaruhi:
- Penurunan tekanan di seluruh panel (penting untuk penutup berventilasi).
- Beban angin statis dan dinamis pada struktur pendukung.
- Kebisingan dan perilaku aeroakustik ketika aliran menjadi bergejolak.
- Permeabilitas visual dan kinerja peneduh matahari (fungsi + bentuk).
Desain slot yang bijaksana mengurangi perbedaan tekanan yang tidak diinginkan dan pembebanan struktural sekaligus menjaga ventilasi dan properti estetika yang Anda inginkan.
Variabel geometris utama dan efeknya
Lebar slot (w)
Slot yang lebih sempit (w kecil) lebih membatasi aliran per bukaan dan meningkatkan kecepatan lokal melalui bukaan, yang meningkatkan kehilangan tekanan per unit area terbuka. Slot yang lebih lebar menurunkan kecepatan dan kehilangan tekanan, tetapi dapat mengorbankan penyaringan/penampilan.
Panjang slot (l) dan rasio aspek (l/w)
Slot yang lebih panjang menciptakan bukaan memanjang yang berperilaku berbeda dalam angin silang daripada lubang pendek atau persegi. Rasio aspek yang tinggi (slot yang panjang dan tipis) cenderung menyalurkan aliran dan dapat menghasilkan permeabilitas terarah yang kuat-bagus ketika Anda menginginkan ventilasi dalam satu arah tetapi juga lebih rentan terhadap pembentukan pusaran terarah. Slot dengan rasio aspek rendah (lebih pendek) berperilaku lebih seperti lubang lonjong dan cenderung mendistribusikan aliran secara lebih merata.
Orientasi
Orientasi relatif terhadap angin yang bertiup sangat penting. Slot sejajar paralel terhadap angin dominan mengurangi penyumbatan efektif dan cenderung memungkinkan perjalanan yang lebih mulus. Slot yang tegak lurus terhadap angin bertindak lebih seperti serangkaian sirip pendek dan menghasilkan hambatan yang lebih tinggi.
Pitch dan stagger (jarak dari tengah ke tengah)
Jarak yang lebih dekat mengurangi lebar jaring yang kokoh di antara lubang, menurunkan kekakuan struktural tetapi meningkatkan area terbuka secara keseluruhan (jika ukuran slot konstan). Tata letak yang terhuyung-huyung dapat memecah struktur pusaran yang koheren dan mengurangi beberapa efek aeroakustik.
Area terbuka / porositas
Area terbuka (persentase panel yang dilepas) adalah satu-satunya properti curah yang paling penting untuk transmisi angin. Untuk area terbuka yang sama, banyak kombinasi lebar/panjang/pitch slot yang mungkin dilakukan-tiap kombinasi memberikan efek aerodinamis dan visual yang berbeda. Umumnya, area terbuka yang lebih tinggi mengurangi beban angin secara keseluruhan pada panel (karena lebih banyak udara yang melewatinya daripada di sekitarnya), tetapi area terbuka yang sangat tinggi dapat mengorbankan kekuatan atau privasi.
Hasil akhir & ketebalan tepi
Tepi slot yang dibulatkan atau slot yang dihilangkan debunya mengurangi turbulensi skala kecil dan dapat sedikit mengurangi kebisingan aerodinamis. Ketebalan pelat yang dikombinasikan dengan panjang slot menentukan aspek hidraulik/perforasi (seperti saluran pendek) - pelat yang lebih tebal dengan slot yang panjang dapat menciptakan efek "terowongan", yang mengubah penurunan tekanan.
Bahan & ketebalan: pertimbangan praktis
Pilihan material itu sendiri (baja karbon, galvanis, baja mangan tinggi, aluminium, baja tahan karat) memiliki efek langsung yang minimal terhadap perilaku aerodinamis - geometri mendominasi. Material penting untuk kekuatan, daya tahan, ketahanan terhadap korosi, dan kemampuan manufaktur:
- Aluminium lebih ringan dan lebih mudah dipasang di tempat yang berat (lihat lembaran aluminium berlubang).
- Baja tahan karat lebih disukai untuk lingkungan korosif dan kinerja struktural yang lebih tinggi (lihat panel berlubang baja tahan karat).
- Baja galvanis atau berlapis menawarkan perlindungan korosi yang hemat biaya untuk penggunaan di luar ruangan (lihat lembaran logam berlubang galvanis).
Ketebalan mempengaruhi kekakuan dan bagaimana panel menahan defleksi yang disebabkan oleh angin; untuk area terbuka yang sama, bahan yang lebih tebal meningkatkan berat dan dapat mengubah "panjang" efektif slot (mempengaruhi aliran). Ketika menentukan perforasi slot untuk area berangin kencang, pilihlah ketebalan dan rangka pembawa yang memenuhi kode beban angin setempat.
Panduan desain praktis (daftar periksa cepat)
- Tentukan kebutuhan utama terlebih dahulu: ventilasi, penyaringan visual, pelemahan akustik, atau penghalang struktural. Hal tersebut akan menentukan area terbuka dan dimensi slot yang dapat diterima.
- Targetkan area terbuka yang sesuai: untuk ventilasi fasad umum, area terbuka 20-40% sering kali menyeimbangkan aliran udara dan kepadatan. Untuk ventilasi berat, dorong lebih tinggi; untuk privasi/peneduh, lebih rendah.
- Sesuaikan orientasi slot dengan angin yang ada: sejajarkan slot sejajar dengan arah angin yang paling umum bila memungkinkan.
- Hindari rasio aspek yang ekstrem tanpa pengujian: Slot yang sangat panjang dan sangat sempit menghasilkan bangun terarah-gunakan hanya jika aplikasi mendapatkan keuntungan dari permeabilitas terarah.
- Gunakan pola terhuyung-huyung untuk mengurangi pelepasan pusaran yang koheren ketika kebisingan atau getaran menjadi masalah.
- Pertimbangkan ketebalan dan perlakuan tepi: Tepi yang membulat atau deburring mengurangi turbulensi skala kecil dan kebisingan aliran yang berhubungan dengan hasil akhir.
- Prototipe panel kritis: satu panel skala penuh atau sampel yang dipasang dan diuji di tempat sering kali mengungkapkan masalah yang terlewatkan oleh perhitungan. Untuk panel yang kinerjanya sangat penting, kombinasikan rekayasa dengan proses produksi kecil.
Aplikasi & catatan dunia nyata
- Tabir surya dan fasad arsitektur: slot yang berorientasi horizontal dapat memberikan naungan dan privasi visual sekaligus memungkinkan aliran udara, tetapi harus berukuran sedemikian rupa sehingga beban angin tidak membebani mullion penyangga.
- Penutup industri dan pelindung mesin: memprioritaskan area terbuka untuk ventilasi, tetapi lindungi bukaan dengan lebar slot yang lebih sempit untuk mencegah masuknya puing-puing besar.
- Panel akustik: mikroperforasi atau pola slot yang lebih padat yang dikombinasikan dengan bahan pendukung mengurangi kebisingan tonal dari mesin; geometri slot memodifikasi aliran udara dan penyerapan akustik. Lihat juga lembaran logam berlubang mikro produk.
- Filtrasi dan penyaringan: Lebar slot sering kali ditentukan oleh ukuran partikel yang akan disisihkan; pilihlah pola slot yang memenuhi pemisahan fungsional sekaligus mengendalikan hambatan aliran.
Juga pertimbangkan jenis perforasi yang saling melengkapi-terkadang pola campuran (slot + lubang bundar) memberikan kompromi penampilan dan performa terbaik. Jika kasus penggunaan Anda di luar ruangan dan terpapar, a lembaran berlubang galvanis atau opsi stainless direkomendasikan untuk daya tahan.
Cara menentukan pemasok logam berlubang Anda (apa yang harus disertakan dalam RFQ)
Saat Anda meminta penawaran, sertakan hal-hal berikut ini untuk mendapatkan perbandingan yang akurat:
- Diperlukan dimensi slot (lebar × panjang) dan orientasi.
- Area terbuka target (persentase) atau rentang yang dapat diterima.
- Piring bahan dan ketebalan.
- Ukuran panel dan apakah diperlukan jahitan atau pembingkaian.
- Diharapkan paparan angin (deskripsi lokasi atau tekanan angin desain lokal) dan apakah pengujian lapangan atau sertifikasi diperlukan.
- Kuantitas dan waktu tunggu yang diinginkan-produsen ini mendukung pesanan satu bagian hingga batch besar.
- Finishing khusus apa pun (galvanisasi, lapisan bubuk, anodisasi, pembulatan tepi).
Kesimpulan
Geometri slot jelas mempengaruhi hambatan angin dan kinerja keseluruhan panel berlubang. Dengan memikirkan lebar slot, panjang, orientasi, area terbuka, dan material di awal - dan dengan menggunakan CFD, prototipe, atau uji coba lapangan jika diperlukan - Anda akan mengurangi risiko dan mendapatkan panel yang berkinerja baik dalam kondisi angin yang sebenarnya. Pilihan desain yang kecil (orientasi, stagger, finishing tepi) sering kali menghasilkan peningkatan besar dalam perilaku dan kenyamanan penghuni.
