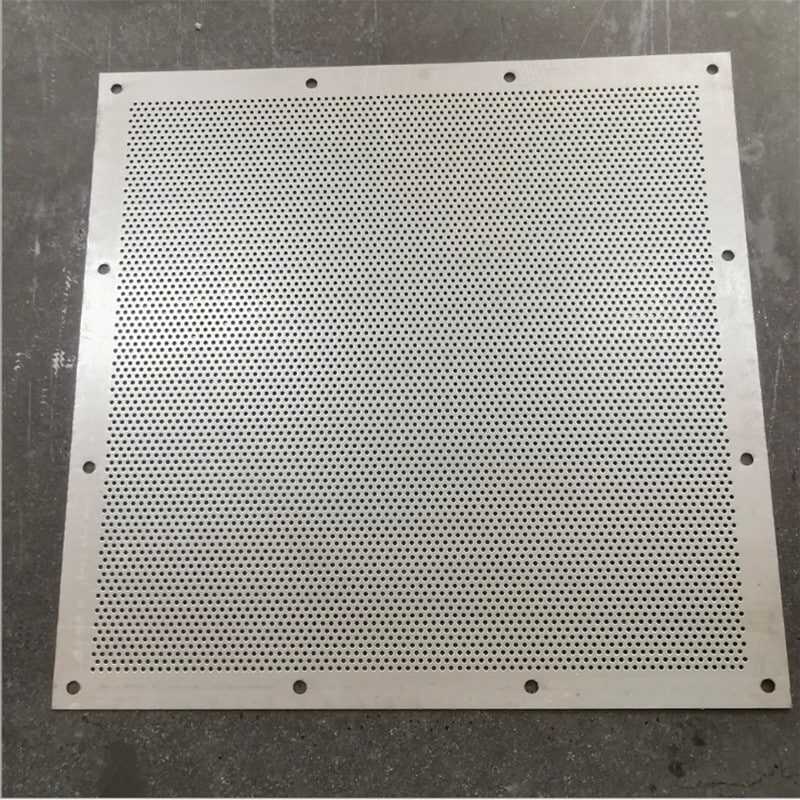

Mikro delikli metal levhalar kontrollü hava akışı ve partikül yakalamanın gerekli olduğu hassas filtrasyon uygulamalarında önemli bir rol oynar. Bu makalede, açık alan oranının filtrasyon verimliliğiyle nasıl ilişkili olduğu ve hangi tasarım seçeneklerinin delik boyutu, deseni, malzemesi ve kalınlığı ile verim ve tutma arasında istenen dengenin sağlanmasına yardımcı olduğu açıklanmaktadır.
Açık Alan Oranı Nedir?
Bu açık alan oranı (açık alan veya açık alan yüzdesi olarak da adlandırılır) bir yaprağın toplam alanının delikler tarafından işgal edilen kısmını tanımlar. Genellikle yüzde olarak ifade edilir. Açık alan, hava akış hızlarını, filtre boyunca basınç düşüşünü ve tabakanın partikülleri yakalama kapasitesini büyük ölçüde etkiler.
- Daha yüksek açık alan → artan hava akışı, daha düşük basınç düşüşü, ancak tipik olarak geçiş başına daha az partikül yakalama.
- Alt açık alan → akışa karşı daha fazla direnç, daha yüksek basınç düşüşü, ancak daha iyi partikül yakalama ve yapısal sağlamlık.
Etkili bir mikro delikli sacın tasarlanması, filtrasyon hedefine ve sistem kısıtlamalarına en uygun açık alanın seçilmesini gerektirir.
Açık Alan Filtrasyon Verimliliğini Nasıl Etkiler?
Filtrasyon verimliliği birbiriyle ilişkili birçok değişkene bağlıdır; açık alan en kritik olanlardan biridir:
- Hava Akışı ve Hız
Daha büyük bir açık alan, belirli bir basınç farklılığında daha yüksek hacimsel akış sağlayarak her delikten geçen akış hızını azaltır ve farklı boyutlardaki partiküller için yakalama dinamiklerini potansiyel olarak değiştirir. - Parçacık Yakalama Mekanizmaları
Mikro delikli levhalar öncelikle küçük ölçeklerde durdurma ve atalet etkisine dayanır. Daha küçük delikler ve daha az açık alan, partiküllerin metal yüzeye temas etme ve yakalanma olasılığını artırır. - Basınç Düşüşü
Açık alanın artırılması tabaka boyunca basınç kaybını azaltır, bu da sınırlı fan veya pompa kapasitesine sahip sistemlerde gerekli olabilir. Ancak, çok büyük bir açık alan filtrasyon verimliliğini kabul edilebilir seviyelerin altına düşürebilir.
Tipik pratik aralıklar:
- Yüksek açık alan (>40%): serbest akış ve düşük basınç düşüşünün öncelikli olduğu yerlerde tercih edilir (örn. mimari havalandırmalar, ön filtreler).
- Orta açık alan (20-40%): Orta düzeyde akış ile bir miktar partikül tutmanın gerekli olduğu dengeli filtreleme için kullanışlıdır.
- Düşük açık alan (<20%): geçiş başına partikül tutmanın çok önemli olduğu ince filtreleme görevleri için seçilmiştir.
Delik Boyutu ve Deseni: Küçük Değişiklikler, Büyük Etkiler
Mikro delikli metal levhalar tipik olarak milimetre altı ila 1 mm aralığında delik çaplarına sahiptir. Delik şekli ve düzeni de performansı değiştirir:

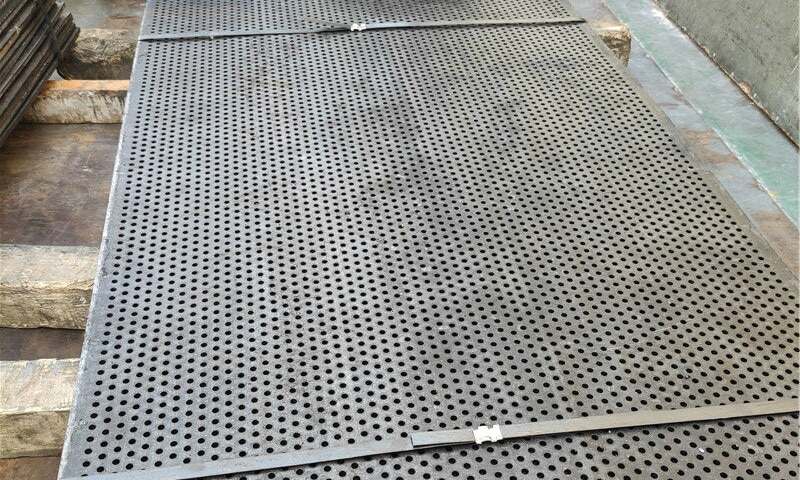

- Yuvarlak delikler simetri ve öngörülebilir akış davranışı sunarlar; birçok filtrasyon tasarımında yaygındırlar.
- Kademeli desenler mekanik mukavemeti korurken açık alanı artırabilir.
- Yakın perdeli küçük delikler parçacık yakalamayı iyileştirir, ancak üretim zorluğunu ve maliyetini artırır.
Örneğin, dar bir aralıkta 0,5 mm yuvarlak deliklere sahip bir tabaka, açık alan yüzdeleri benzer olsa bile, 1-10 µm aralığındaki partiküller için 1,0 mm deliklere sahip bir tabakadan önemli ölçüde daha yüksek yakalama sağlayabilir. Bunun nedeni, yerel hız profillerinin ve yakalama olasılıklarının delik geometrisine göre farklılık göstermesidir.
Malzeme ve Kalınlık Hususları
Malzeme seçimi, uzun vadeli filtrasyon performansını etkileyen korozyon direncini, mekanik mukavemeti ve yüzey özelliklerini etkiler.

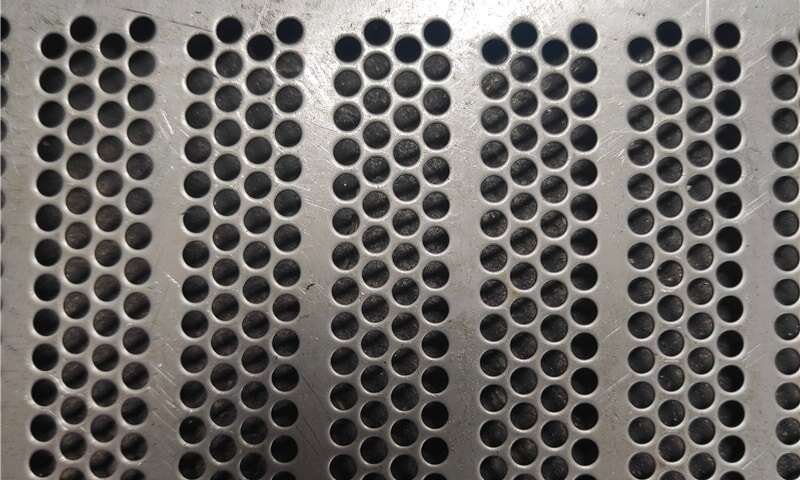

- Paslanmaz çelik: mükemmel kimyasal direnç ve mukavemet; zorlu endüstriyel filtrasyon ve tekrar tekrar temizlenen filtreler için uygundur.

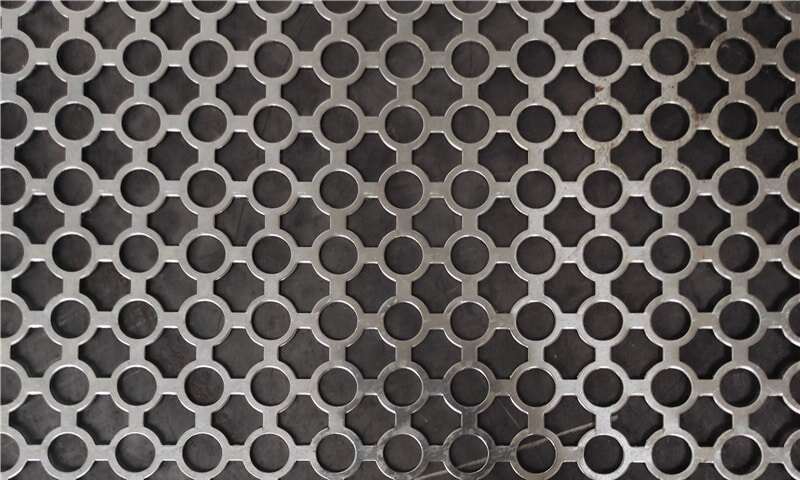

- AlüminyumAğırlığın önemli olduğu agresif olmayan ortamlar için hafif ve korozyona dayanıklıdır.
- Karbon çeliği (kaplamalı/galvanizli): daha az korozif uygulamalar için uygun maliyetli seçenek.
Levha kalınlığı, sertliği belirlemek için delik boyutu ve açık alan ile etkileşime girer. Daha kalın levhalar yüksek akış koşulları altında deformasyona ve tıkanmaya karşı direnç gösterirken, daha ince levhalar minimum ağırlık ve esnekliğin gerekli olduğu durumlarda tercih edilebilir.
Tasarım Ödünleşimleri ve Tipik Kullanım Durumları
Bir mikro delikli sac belirlerken, mühendisler genellikle bu hedefleri dengeler:
- Filtrasyon verimliliğini en üst düzeye çıkarın: daha küçük delikler, daha yakın aralık ve daha düşük açık alan seçin; temizlenebilirlik için paslanmaz çeliği düşünün.
- Basınç düşüşünü en aza indirinAçık alanı artırın ve daha büyük delikler kullanın; akış altında şeklini koruyan malzemeler seçin.
- Temizlik ve bakım için optimize edin: geri yıkama veya kolay mekanik temizliğe izin veren desenleri ve temizleme işlemine toleranslı malzemeleri tercih edin.

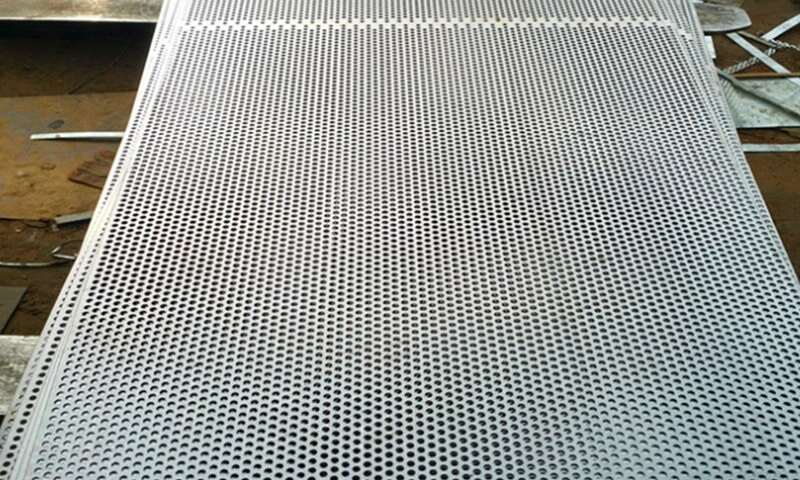

Yaygın uygulamalar arasında hassas hava filtreleri, HVAC veya proses ekipmanı için ön filtreleme aşamaları, filtre olarak ikiye katlanan akustik emiciler ve kontrollü akış ve partikül tutmanın gerekli olduğu sıvı filtreleme yer alır.
Mikro Delikli Levhaların Belirlenmesi için Pratik İpuçları
- Hedef partikül boyutu ve izin verilen basınç düşüşü ile başlayın. Bu iki kısıtlama, uygulanabilir açık alan ve delik boyutu kombinasyonlarını daraltır.
- Prototip oluşturun ve ölçün. Küçük tasarım değişikliklerinin çok büyük etkileri olabilir; gerçek akış koşulları altında tezgah testleri çok önemlidir.
- Temizlik döngülerini göz önünde bulundurun. Tabakanın sık sık temizlenmesi gerekiyorsa, paslanmaz çelik ve ters yıkamayı tolere eden tasarımları tercih edin.
- Özelleştirme seçenekleri hakkında bilgi alın. Birçok tedarikçi, büyük siparişler vermeden önce performansı doğrulamak için tek seferlik numuneler sağlayabilir.
Sonuç
Açık alan oranı, mikro delikli metal levhaların performansında merkezi bir parametredir. Mühendisler delik çapını, desenini, malzemesini ve kalınlığını dikkatlice seçerek ve tasarımları gerçek dünya testleriyle doğrulayarak filtrasyon verimliliği ve hava akışı arasında doğru dengeyi sağlayabilir. Düşünceli özelleştirme, gereksiz ödün vermeden belirli operasyonel talepleri karşılayan filtrasyon ortamı sağlar.
