Endüstriyel ortamlarda, doğru delikli sacın seçilmesi, işlev - mukavemet, hava akışı, filtreleme, ağırlık ve üretilebilirlik - tarafından yönlendirilen bir karardır. Bu makalede karşılaştırmalar kare delikli ve yuvarlak delik Makine korumaları, havalandırma panelleri, filtrasyon destekleri ve yük taşıyıcı güvenlik ızgaraları gibi endüstriyel kullanım alanlarına odaklanarak yapısal ve pratik bir bakış açısıyla delikli metal levhalar.

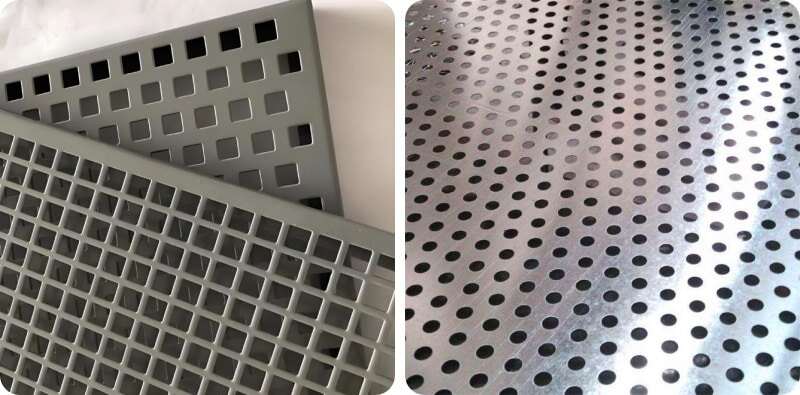

1. Temel geometri ve neden önemli olduğu
Delik geometrisi görünümden daha fazlasını tanımlar. Her deliğin şekli ve kenar oryantasyonu yerel stres konsantrasyonunu, sertliği ve ana plakada kalan net kesiti etkiler.
- Yuvarlak delikler pürüzsüz kenarlara ve daha düşük gerilim konsantrasyon faktörlerine sahiptir. Minimum çapakla delinmeleri daha kolaydır ve yorulmanın söz konusu olduğu döngüsel yükleme altında daha iyi performans gösterme eğilimindedirler. Birçok havalandırma ve akustik panel için yuvarlak delikler, öngörülebilir yapısal davranışla mükemmel hava akışı sunar. Bakınız bizim yuvarlak delikli perfore metal sac yaygın desenler ve boyutlar için ürün sayfası.

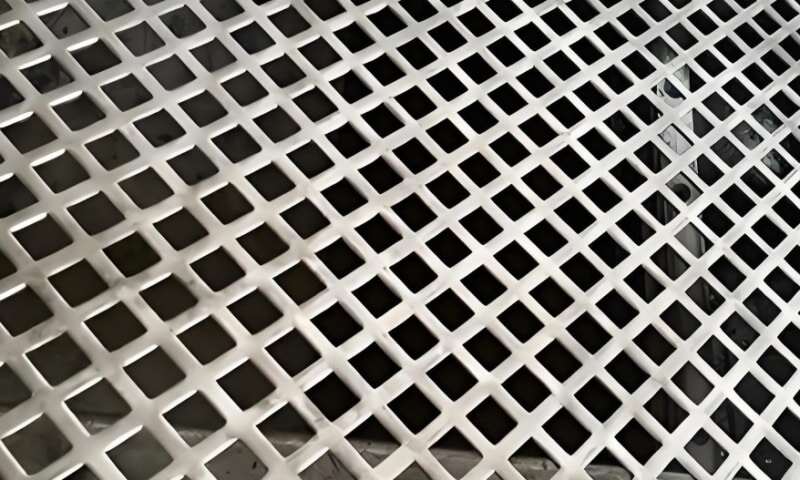

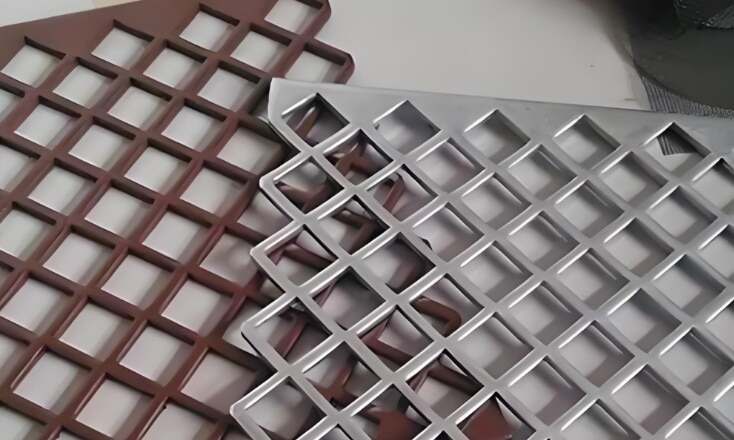

- Kare delikler daha düz kenarlar ve levha boyunca farklı bir yük yolu sağlar. Kare delikler malzemeyi daha açısal bir düzende çıkardığından, delikler arasında kalan nervürler bir yönde daha sert bir yerel kafes oluşturabilir - bu, yönlü sertlik veya düz bir yük taşıma yüzeyi gerektiren uygulamalar için bir avantajdır.
2. Sertlik ve yük kapasitesi
Endüstriyel bir zemin paneli, makine koruması veya platform yük taşıdığında, delikli panelin etkili sertliği kritik önem taşır.
- Eşdeğer açık alanda, kare delikli diziler genellikle delik kenarlarıyla hizalanan eksende daha yüksek düzlem içi sertlik sağlar, çünkü kalan metal nervürler bu yönlerde daha geniştir. Bu, düzgün yük altında daha az sapma anlamına gelebilir.
- Yuvarlak delikler tipik olarak daha yumuşak bağ geçişleri nedeniyle bağ alanı başına biraz daha yüksek gerilme mukavemetine izin verir ve yerel gerilimi daha eşit bir şekilde dağıtır - tekrarlanan darbe veya titreşim için faydalıdır.
Pratik ipucu: Sapmanın en aza indirilmesi gereken ağır, dağıtılmış yükler için (örneğin, platform panelleri ve belirli güvenlik ızgaraları), daha kalın karbon çelik saclarda kare delikli desenleri düşünün. Dinamik veya yorulmaya duyarlı ortamlar için, iyi işlenmiş paslanmaz veya karbon çeliğindeki yuvarlak delikler köşeli tasarımlardan daha uzun ömürlü olabilir.
3. Açık alan, hava akışı ve filtrasyon performansı
Açık alan (toplam panel alanına karşı delik alanı yüzdesi) hava akışını, filtreleme performansını ve akustik özellikleri doğrudan etkiler.
- Aynı nominal çap/yan ve hatve için, yuvarlak delikler genellikle daha düzgün akış yolları ve birim açık alan başına biraz daha yüksek geçirgenlik sunar.
- Kare delikler de yüksek açık alan elde edebilir ve düz kenarları, partikül yakalama geometrisinin önemli olduğu kaba filtreleme veya eleme rollerinde yardımcı olabilir.
Uygulama örneği: Endüstriyel bir havalandırma davlumbazında, galvanizli çelikten yuvarlak delikli bir panel dengeli hava akışı ve korozyon direnci sağlar. Tasarım, ekipman montajı için düz bir yüzeye ihtiyaç duyuyorsa, karbon çeliğinde kare delikli bir model tercih edilebilir. Bizim kontrol edin karbon çeli̇k perfore metal sac Ağır sanayide kullanılan kalınlıklar ve hatveler için seçenekler.
4. Üretim ve sonlandırma hususları
Üretim maliyeti ve ulaşılabilir toleranslar nihai seçimi etkiler.
- Yuvarlak deliklerin delinmesi genellikle daha hızlıdır ve daha az takım aşınmasına neden olur. Kenar çapaklarını kontrol etmek daha kolaydır.
- Kare delikler temiz köşeler sağlamak için daha sıkı takım hizalaması ve bazen ikincil düzeltme gerektirir, bu da çok ince desenler için maliyeti biraz artırır.
Galvanizli çelik, paslanmaz çelik, alüminyum veya yüksek manganlı çelik gibi malzemelerin her biri delik geometrisi ile farklı şekilde etkileşime girer. Örneğin, galvanizli yuvarlak delikli paneller korozyon direnci ve havalandırmanın önemli olduğu yerlerde yaygın olarak kullanılırken, yüksek manganlı delikli saclar ağır darbeli ortamlar (konveyörler, kırıcılar) için seçilebilir.
5. Güvenlik ızgaraları ve yük taşıyıcı paneller
Güvenlik ve kayma direnci önemli olduğunda - yürüyüş yolları ve platformlar için - desen ve kalan Kaburga geometrisi hem gücü hem de çekişi belirler.
- Delikli panel olarak kullanılan güvenlik ızgarası genellikle delik geometrisini tırtıklı kenarlar veya yükseltilmiş desenlerle birleştirir. Bizim delikli güvenlik ızgarası aralıkları, yük derecesi ve kayma direncinin birlikte tasarlandığı tipik çözümleri göstermektedir.
6. Doğru seçeneğin seçilmesi - özet kontrol listesi
Kare ve yuvarlak delikli saclar arasında seçim yaparken bu hızlı kontrol listesini kullanın:
- Yönlü sertlik / minimum sapma gerekir → Kare delikler, daha kalın ölçü.
- Eşit stres dağılımı, yorulma direnci gerekir → Yuvarlak delikler, pürüzsüz bağlar.
- Birincil hedef basit üretim ile hava akışı/filtrasyondur → Yuvarlak delikler.
- Montaj için daha düz bir yatak yüzeyi veya mühendislik estetiği istiyorsanız → Kare delikler.
- Korozyon veya kimyasal maruziyet → önce malzemeyi (galvanizli/paslanmaz/alüminyum), sonra delik tipini seçin.
7. Endüstriyel alıcılar için nihai tavsiye
Endüstriyel tedarik için, işlevsel öncelikleri (yük, yorulma ömrü, hava akışı, korozyon) tanımlayın ve ardından buna uygun delik geometrisini ve malzemeyi seçin. Özel hatvelere, delik çaplarına, kalınlıklara veya parti boyutlarına ihtiyacınız varsa, fabrikamız tek parça prototipler veya büyük çalışmalar üretebilir ve her değişkeni spesifikasyonunuza göre uyarlayabilir. Üretim kabiliyetlerimiz ve özel seçeneklerimiz hakkında daha fazla bilgi için Çin fabrikası özelleştirilmiş ana sayfasını ziyaret edin Delikli Metal Levhalar - Çin Fabrikaları Tarafından Özelleştirilmiş: https://perfsheet.com.
