Relation entre le taux d'ouverture et l'efficacité de la filtration dans les tôles microperforées

Tôles microperforées jouent un rôle clé dans les applications de filtration de précision où un débit d'air contrôlé et la capture des particules sont nécessaires. Cet article explique comment le taux de surface ouverte est lié à l'efficacité de la filtration et quels sont les choix de conception - taille des trous, configuration, matériau et épaisseur - qui permettent d'atteindre l'équilibre souhaité entre le débit et la rétention.

Qu'est-ce que le coefficient d'ouverture ?

Le taux d'ouverture (également appelée surface ouverte ou pourcentage de surface ouverte) décrit la part de la surface totale d'une feuille qui est occupée par des trous. Elle est généralement exprimée en pourcentage. La surface ouverte affecte fortement les débits d'air, la chute de pression à travers un filtre et la capacité de la feuille à intercepter les particules.

• Plus grande surface ouverte → augmentation du débit d'air, baisse de la perte de charge, mais réduction de l'interception des particules par passage.
• Zone ouverte inférieure → plus grande résistance à l'écoulement, perte de charge plus élevée, mais meilleure capture des particules et meilleure rigidité structurelle.

Pour concevoir une tôle microperforée efficace, il faut choisir la surface ouverte qui correspond le mieux à l'objectif de filtration et aux contraintes du système.

Comment la surface ouverte affecte l'efficacité de la filtration

L'efficacité de la filtration dépend de plusieurs variables interdépendantes ; la surface ouverte est l'une des plus critiques :

1. Débit d'air et vitesse
   Une plus grande surface ouverte fournit un débit volumétrique plus élevé à une pression différentielle donnée, réduisant la vitesse d'écoulement à travers chaque trou et modifiant potentiellement la dynamique de capture pour les particules de différentes tailles.
2. Mécanismes de capture des particules
   Les tôles microperforées reposent principalement sur l'interception et l'impaction inertielle à petite échelle. Des trous plus petits et une surface ouverte réduite augmentent la probabilité que les particules entrent en contact avec la surface métallique et soient capturées.
3. Chute de pression
   L'augmentation de la surface ouverte réduit la perte de pression à travers la feuille, ce qui peut être essentiel dans les systèmes dont la capacité de ventilation ou de pompage est limitée. Cependant, une surface ouverte trop importante peut réduire l'efficacité de la filtration en dessous des niveaux acceptables.

Plages pratiques typiques :

• Surface ouverte élevée (>40%)Les systèmes d'évacuation des eaux usées et des eaux de ruissellement : privilégiés lorsque l'écoulement libre et la faible perte de charge sont des priorités (par exemple, évents architecturaux, pré-filtres).
• Surface ouverte moyenne (20-40%)Les filtres à particules : utiles pour une filtration équilibrée lorsqu'une certaine rétention des particules est nécessaire avec un débit modéré.
• Faible surface ouverte (<20%)Les filtres de la gamme de produits de filtration fine : choisis pour les tâches de filtration fine où la rétention des particules par passage est primordiale.

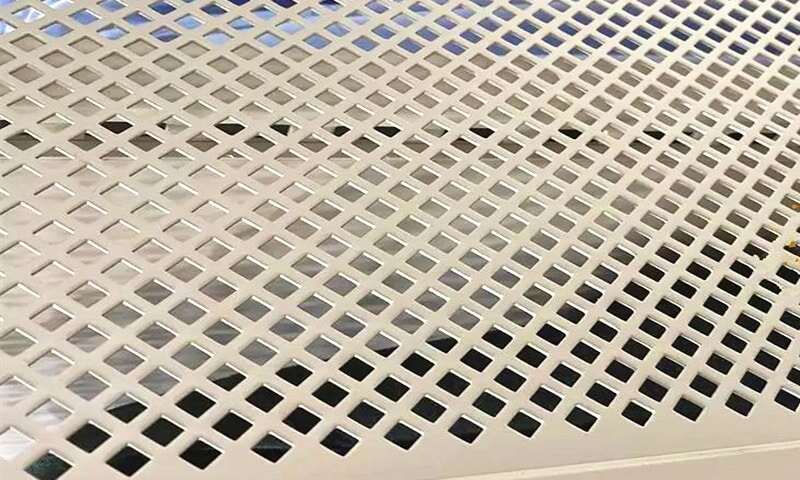

Taille et configuration des trous : Petits changements, grands effets

Les tôles microperforées ont généralement des trous d'un diamètre compris entre un sous-millimètre et un millimètre. La forme et la disposition des trous modifient également les performances :

• Trous ronds offrent une symétrie et un comportement prévisible de l'écoulement ; ils sont courants dans de nombreuses conceptions de filtration.
• Modèles en quinconce peut augmenter la surface ouverte tout en préservant la résistance mécanique.
• Petits trous rapprochés améliorent l'interception des particules mais augmentent les difficultés et les coûts de fabrication.

Par exemple, une feuille avec des trous ronds de 0,5 mm à un pas serré peut obtenir une capture significativement plus élevée pour les particules de 1 à 10 µm qu'une feuille avec des trous de 1,0 mm, même si leurs pourcentages de surface ouverte sont similaires. Cela s'explique par le fait que les profils de vitesse locaux et les probabilités d'interception diffèrent en fonction de la géométrie des trous.

Considérations relatives aux matériaux et à l'épaisseur

Le choix du matériau affecte la résistance à la corrosion, la résistance mécanique et les propriétés de surface qui influencent la performance de filtration à long terme.

• Acier inoxydable: excellent chemical resistance and strength; suitable for demanding industrial filtration and repeatedly cleaned filters.
• AluminiumLe poids : léger et résistant à la corrosion pour les environnements non agressifs où le poids est important.
• Acier au carbone (revêtu/galvanisé)Option économique pour les applications moins corrosives.

L'épaisseur de la feuille interagit avec la taille des trous et la surface ouverte pour déterminer la rigidité. Les feuilles plus épaisses résistent à la déformation et au colmatage dans des conditions de débit élevé, tandis que les feuilles plus minces sont préférables lorsque le poids et la flexibilité doivent être réduits au minimum.

Compromis de conception et cas d'utilisation typiques

Lors de la spécification d'une tôle microperforée, les ingénieurs doivent généralement trouver un équilibre entre ces deux objectifs :

• Maximiser l'efficacité de la filtrationPour les applications en milieu urbain : choisir des trous plus petits, un pas plus serré et une surface ouverte plus faible ; envisager l'acier inoxydable pour des raisons de facilité de nettoyage.
• Minimiser les pertes de chargeLes matériaux utilisés pour la construction des ouvrages d'art sont les suivants : augmenter la surface ouverte et utiliser des trous plus grands ; sélectionner des matériaux qui conservent leur forme sous l'effet de l'écoulement.
• Optimiser le nettoyage et l'entretienLes modèles à privilégier sont ceux qui permettent un rinçage à contre-courant ou un nettoyage mécanique facile, ainsi que les matériaux qui tolèrent le processus de nettoyage.

Les applications courantes comprennent les filtres à air de précision, les étapes de préfiltration pour les équipements de CVC ou de traitement, les absorbeurs acoustiques qui servent également de filtres, et la filtration des liquides lorsqu'un débit contrôlé et une rétention des particules sont nécessaires.

Conseils pratiques pour la spécification des tôles microperforées

1. Commencez par déterminer la taille des particules et la perte de charge autorisée. Ces deux contraintes réduisent les combinaisons possibles de surface ouverte et de taille de trou.
2. Prototype et mesure. De petites modifications de la conception peuvent avoir des effets considérables ; il est essentiel de procéder à des essais au banc dans des conditions d'écoulement réelles.
3. Envisager des cycles de nettoyage. Si la feuille doit être nettoyée fréquemment, préférez l'acier inoxydable et les modèles qui tolèrent le lavage à contre-courant.
4. Renseignez-vous sur les options de personnalisation. De nombreux fournisseurs peuvent fournir des échantillons uniques pour valider les performances avant de s'engager sur des commandes importantes.

Conclusion

Le taux de surface ouverte est un paramètre central dans la performance des tôles microperforées. En choisissant soigneusement le diamètre des trous, le modèle, le matériau et l'épaisseur - et en validant les conceptions par des tests en conditions réelles - les ingénieurs peuvent atteindre le bon équilibre entre l'efficacité de la filtration et le débit d'air. Une personnalisation réfléchie permet d'obtenir des médias filtrants qui répondent à des exigences opérationnelles spécifiques sans compromis inutile.
