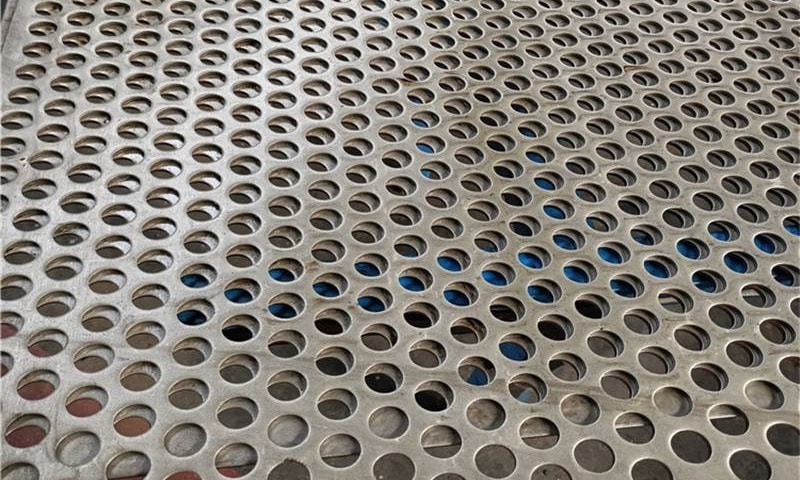

Пошаговое руководство по заказу панелей с круглыми отверстиями

Почему команды, занимающиеся закупками, выбирают подход, основанный на спецификациях

Будучи инженером по промышленным металлам и специалистом по B2B-сорсингу с 20-летним стажем, я не раз сталкивался с одними и теми же проблемами при закупках: нечеткие запросы, неточные расценки, неправильные допуски и поставки, не соответствующие требованиям сборочного конвейера. Самый быстрый способ получить точные цены и надежное время выполнения заказа для Панели с перфорацией круглых отверстий на заказ это заранее предоставить четкие спецификации на уровне инженера. Данное руководство поможет менеджерам по закупкам найти именно те позиции, которые необходимы производителям, что позволит свести к минимуму количество обратных действий и снизить общую стоимость на месте.

Шаг 1 - Определение критической геометрии: диаметр, шаг и форма отверстий

Диаметр отверстия (что нужно предусмотреть)

• Укажите номинальный диаметр отверстия и требуемый допуск (например: 6,00 мм ±0,05 мм).
• Укажите, зачищаются ли отверстия или требуется ли особая обработка кромок.

Высота и рисунок (квадратный или ступенчатый)

• Обеспечьте межцентровое расстояние (например, 10,00 мм).
• Укажите, является ли макет квадратным (строки/колонки выровнены) или ступенчатым/шестиугольным (более высокие открытая площадка для того же поля).
• Если вам нужен определенный процент открытой площади для вентиляции или акустических характеристик, скажите об этом - производители подберут комбинации шага и узора, чтобы достичь этой цели.

Пример: как рассчитывается открытая площадь (прозрачная математика для цитирования)

Если вы запрашиваете цель по открытой площади, это поможет показать поставщику один эталонный расчет. Для круглого отверстия - квадратный шаг:

• Диаметр отверстия d=6,00d = 6,00d=6,00 мм → радиус r=d/2=3,00r = d/2 = 3,00r=d/2=3,00 мм.
• Площадь одного отверстия =π×r2=π×3.002= \pi \times r^2 = \pi \times 3.00^2=π×r2=π×3.002.
  • Шаг: 3,002=9,003,00^2 = 9,003,002=9,00.
  • Шаг: π×9.00=3.14159265×9.00=28.27433385\pi \times 9.00 = 3.14159265 \times 9.00 = 28.27433385π×9.00=3.14159265×9.00=28.27433385 мм².
• Площадь шага (в квадрате) =10,00×10,00=100,00= 10,00 \times 10,00 = 100,00=10,00×10,00=100,00 мм².
• Открытая площадь =28.27433385/100.00=0.2827433385= 28.27433385 / 100.00 = 0.2827433385=28.27433385/100.00=0.2827433385 → 28.27% открытая местность.

Подобный пример позволяет сэкономить время и сократить количество догадок.

Шаг 2 - Материал, толщина и механические ограничения

Выбор материала

• Укажите сплав/сорт (например, нержавеющая сталь 304, холоднокатаная углеродистая сталь, алюминий 5052).
• Укажите факторы, влияющие на окружающую среду (коррозионная среда, морское воздействие, контакт с пищевыми продуктами), чтобы продавец мог порекомендовать подходящий класс и отделку.

Учет толщины и изгиба

• Укажите конечную толщину и любые требования к формовке/гибке. Взаимодействие при штамповке и формовке: для более толстых изделий может потребоваться дополнительная обработка или другой инструмент.
• Если после штамповки панели будут подвергаться сварке или окраске, укажите эти последующие процессы.

Шаг 3 - Поля, припуски по краям и полезная площадь

Рекомендуемая маржа

• Поставщикам необходимо иметь свободный край (непробитый край) для крепления панели и предотвращения вырывания при формовке. Прагматичное правило: оставляйте минимальный непробитый край, равный большей из величин (A) удвоенная толщина материала или (B) 3-5 мм, в зависимости от калибра и размера отверстия. Укажите в запросе на поставку ваше абсолютное минимальное требование.
• Если требуется перфорация по всей кромке, укажите все последующие операции по обрезке или вторичной обработке.

Шаг 4 - Количество, допуски и критерии приемки

• Укажите количество заказа (общее количество изделий и размер партии). При больших объемах многие поставщики устанавливают более низкие цены, поскольку износ оснастки и штампов уменьшается.
• Укажите допуски на размеры, допустимый размер заусенцев и допустимость отбора образцов (например, контроль 1-го изделия + отбор партии).
• Включите критерии прохождения/непрохождения (например, "не более 1% отверстий, выходящих за пределы допуска, на панель").

Шаг 5 - Чертежи, файлы и запросы образцов

• Предоставьте четкий механический чертеж (предпочтительно 2D DXF), спецификацию материалов и инструкции по отделке. Если возможно, приложите PDF-файл в формате 1:1 с подробным изображением отверстий и координатами происхождения.
• Зарезервируйте статью для физического образца/прототипа, если деталь имеет высокую точность.

Контрольный список RFQ - что включить (используйте его для копирования в электронные письма)

1. Название детали / внутренний номер детали
2. Материал и марка (например, 304 SS, 1,2 мм)
3. Готовые размеры (длина × ширина × толщина)
4. Диаметр отверстия и допуск (например, Ø6,00 мм ±0,1 мм)
5. Шаг и межосевое расстояние (например, квадратный шаг, 10,00 мм)
6. Краевое поле (минимальное неперфорированное поле)
7. Требования к отделке (зачистка, пассивация, покраска, цинковое покрытие)
8. Количество и требуемый график поставки
9. Прилагаются чертежи/DXF/PDF и любые примечания PMI
10. Требования к инспекции (FAI, Cpk, отбор проб)
11. Требования к упаковке и транспортировке, инкотерм (EXW, FOB, DDP)

Факторы затрат - что влияет на цену и время выполнения заказа

• Размер отверстия зависит от толщины материала: очень маленькие отверстия в толстом листе могут потребовать специального инструмента и увеличить стоимость.
• Открытая площадь и сложность рисунка: очень высокая открытая площадь снижает прочность листа и может увеличить стоимость обработки.
• Вторичные операции (формовка, сварка, покрытие) добавляют время и стоимость - перечислите их отдельно.
• Тиражи образцов/прототипов и жесткие допуски увеличивают время изготовления и единовременные расходы на оснастку.

Предложения по обеспечению качества и испытаниям на месте

• Запросите сертификаты на материал (например, EN 10204 2.1/3.1), если требуется проследить сплав.
• Запросите отчет о проверке первого элемента с данными об измеренных размерах отверстий, шаге и плоскостности.
• Для заказов большого объема определите согласованный план отбора образцов (например, ANSI/ASQ Z1.4 или эквивалентный).

Указания по логистике, упаковке и установке

• Укажите, как должны быть упакованы панели, чтобы избежать истирания или деформации (например, слои защитной пленки, деревянные ящики для экспорта).
• Предоставьте детали крепления, если панели являются частью сборки - поставщики могут добавить такие операции, как резьбовые отверстия или перфорированные выступы, чтобы соответствовать вашим креплениям.
