Когда вы указываете или покупаете микроперфорированная фильтровальная пластинаРавномерность диаметра отверстий напрямую влияет на эффективность фильтрации, распределение потока, задержку частиц и долговечность. Даже небольшие систематические отклонения могут привести к образованию каналов, неравномерному износу или нестабильной эффективности фильтрации. Вот почему жизненно важна практичная, повторяемая и рассчитанная на ваши производственные объемы процедура проверки.
В этом руководстве описаны проверенные и простые в применении методы - от быстрого визуального отбора образцов в цеху до лабораторного оптического анализа и анализа изображений - чтобы вы могли установить реалистичные критерии приемки и выявить проблемы на ранней стадии.
Быстрые проверки в цехах (быстро, недорого)
1. Визуальный осмотр (первая линия защиты)
Используйте хорошее освещение и лупу (10×-20×), чтобы обнаружить очевидные проблемы: заделанные отверстия, рваные края, заусенцы или несоответствующие формы. Пометьте все подозрительные участки для более точного измерения.

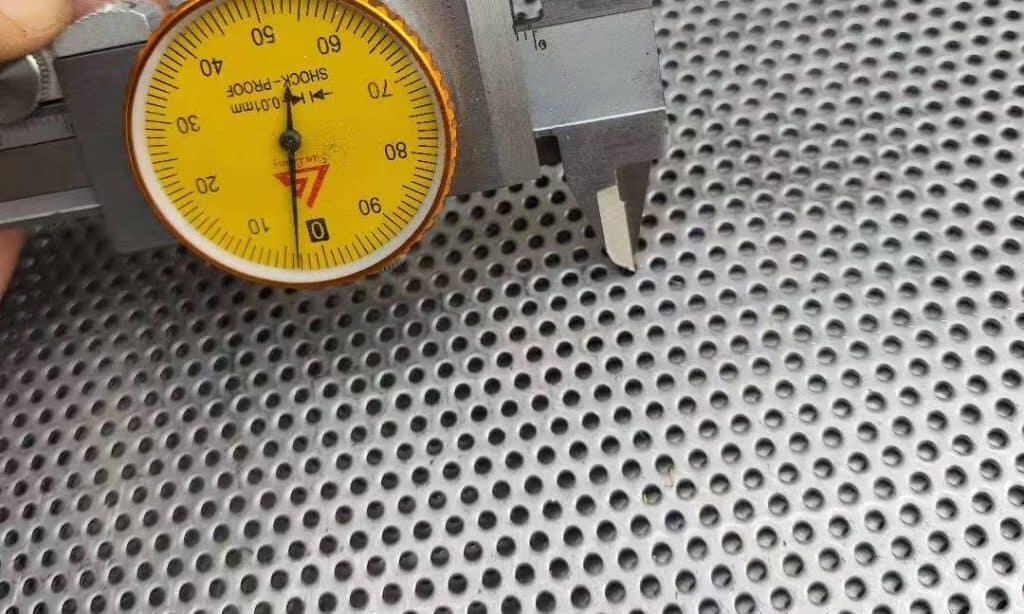

2. Проверка штангенциркуля по случайной выборке
Для измерения микроотверстий на пластинах с достаточно большим диаметром можно использовать цифровой штангенциркуль (разрешение 0,01 мм) на репрезентативных отверстиях. Запишите несколько измерений по всей пластине (центр, трети, края), чтобы выявить тенденции.
3. Штыревые манометры / штекерные манометры
Если диаметр отверстий находится в пределах диапазона измерений, простые штифтовые манометры позволяют быстро проверить их на работоспособность. Они недороги и полезны для приемо-сдаточных испытаний.
Прецизионные методы измерения (рекомендуется для обеспечения точности микромасштабов)
1. Оптический микроскоп с калиброванной системой визуализации
Оптический микроскоп (стерео или комбинированный) с калиброванной камерой и программным обеспечением для анализа изображений (например, ImageJ или аналогичным) позволит вам быстро измерить множество отверстий. Сделайте снимок поля с высоким разрешением, установите масштаб и выполните пакетное измерение диаметров отверстий, а затем экспортируйте распределение для статистического анализа.
2. Автоматизированные системы технического зрения
Для средне- и крупносерийного производства системы машинного зрения (линейные камеры + телецентрические объективы) позволяют за считанные секунды проверять целые листы, измерять диаметр отверстий, округлость, центрирование и подсчитывать дефекты. Эти системы выдают результаты "прошел/не прошел" и SPC-диаграммы для управления процессом.
3. Сканирующая электронная микроскопия (SEM)
Для обработки деталей размером менее 50 мкм или там, где важна топология поверхности (микрозаусенцы, зоны повторного литья), РЭМ обеспечивает необходимое разрешение. Используйте РЭМ в основном для НИОКР, анализа отказов или начальной квалификации процесса - не для рутинного производственного контроля.
4. Бесконтактная лазерная микрометрия / конфокальная профилометрия
Бесконтактные оптические профилометры измеряют профиль отверстий и состояние кромок без нарушения целостности детали. Применяются для тонких, хрупких пластин, где контактные датчики могут деформировать детали.
Функциональные тесты, отражающие реальную производительность
1. Испытание на текучесть/проницаемость
Измерьте расход через пластину при фиксированном давлении (или измерьте падение давления при фиксированном расходе). Отличия от ожидаемых значений часто указывают на засорение или недостаточный размер отверстий и особенно полезны, когда эффективность фильтрации является главной задачей.
2. Испытание на точку пузырька или капиллярное давление (для очень мелких пор)
Для очень тонких микроперфораций, используемых для удержания жидкости или точной фильтрации, испытание по точке пузырька позволяет определить самую большую эффективную пору и подтвердить распределение пор по размерам с точки зрения функциональности.
3. Удержание частиц / испытание на прочность
Внесите контролируемую суспензию частиц определенной концентрации и проверьте прохождение частиц вниз по потоку. Это напрямую доказывает, соответствует ли пластина требованиям фильтрации в рабочих условиях.
План отбора проб, статистика и критерии приемки
- Места отбора проб: центр, четыре квадранта и края. Процессы микроперфорации (перфорация/лазер) часто демонстрируют различия между краями и центром.
- Размер выборки: зависит от размера пластины и объема производства. Для большинства работ минимум 30-50 измеренных отверстий на пластину дают полезную оценку отклонений.
- Основные статистические данные для отчета: средний диаметр, стандартное отклонение, минимальное, максимальное и процентное отклонение от допуска. Представьте гистограмму и диаграмму SPC (X̄-R) для текущих производственных операций.
- Пример приемки (иллюстративный): Укажите целевой диаметр ± допуск (например, номинальный 0,30 мм ± 0,02 мм) и AQL для процента отверстий, допустимых вне допуска - выберите числа, подходящие для вашего применения (это должно быть согласовано с вашим заказчиком).
Совет: Документируйте используемый метод измерения (модель прибора, увеличение, сертификаты калибровки), чтобы результаты измерений можно было проследить и повторить.
Распространенные дефекты, вероятные причины и способы их устранения
- Систематически заниженные размеры отверстий: изношен пуансон/штамп или смещение фокуса лазера/энергии луча → замените оснастку или откалибруйте лазер.
- Заусенцы или неровные края: неправильный зазор при штамповке или неправильные параметры резки → отрегулируйте зазор между инструментами или настройки лазера и добавьте проход для удаления заусенцев.
- Некруглые или вытянутые отверстия: перекос при перфорации/подаче или проскальзывание листов → проверьте механизмы подачи и прижима.
- Заблокированные отверстия: задерживание шлаков или мусора после обработки → добавьте тщательную очистку, продувку или обработку в барабане.
Заключительные заметки
Постоянная однородность размера пор - это результат хорошей оснастки, стабильных процессов и повторяемости контроля. Начните с простого (визуальный контроль + штангенциркуль) и переходите к автоматизированному визуальному контролю или лабораторным методам, если этого требуют допуски и объем работы. Запись данных измерений и изображений защищает покупателя и поставщика и помогает ускорить решение проблемы, если она обнаружится позже.
