Перфорированная защитная решетка в сравнении с традиционной металлической решеткой

В промышленных системах доступа, таких как проступи лестницы, платформы и пешеходные дорожкиШироко применяются как перфорированные защитные решетки, так и традиционные сварные металлические решетки. Хотя функционально они могут показаться похожими, их структурное поведение, режимы отказов и долгосрочные характеристики безопасности отличаются друг от друга по важным параметрам, которые напрямую влияют на инженерные решения.

В этой статье сравниваются два решения с практической, инженерной точки зрения.

Структурная целостность: сварные соединения против монолитной плиты

Сварные металлические решетки и риск усталости сварного шва

Традиционные решетки обычно изготавливаются путем сварки несущие шины к поперечным брусьям в нескольких точках пересечения. Хотя такая конструкция может обеспечить высокую грузоподъемность, она также вносит сотни или тысячи отдельных сварных швов на одной панели.

В реальных условиях эксплуатации - особенно в промышленной среде с вибрация, циклические нагрузки, колебания температуры или воздействие коррозии-такие сварные швы могут стать точки возникновения усталости. Со временем локализованные растрескивание сварного шва или его частичное разделение может произойти, часто без немедленных визуальных признаков.

Когда сварной шов начинает разрушаться, перераспределение нагрузки становится неравномерным, что повышает риск локальный прогиб или внезапное снижение пропускной способностиОсобенно на лестничных проступях и возвышенностях.

Перфорированная защитная решетка в качестве сплошной несущей плиты

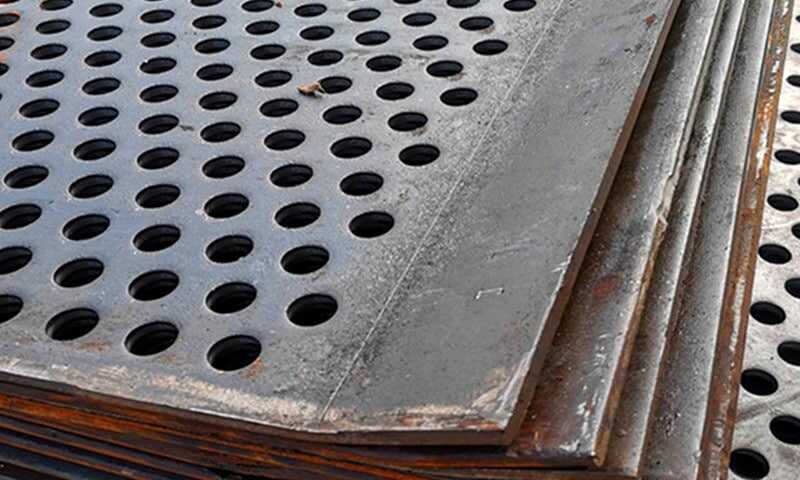

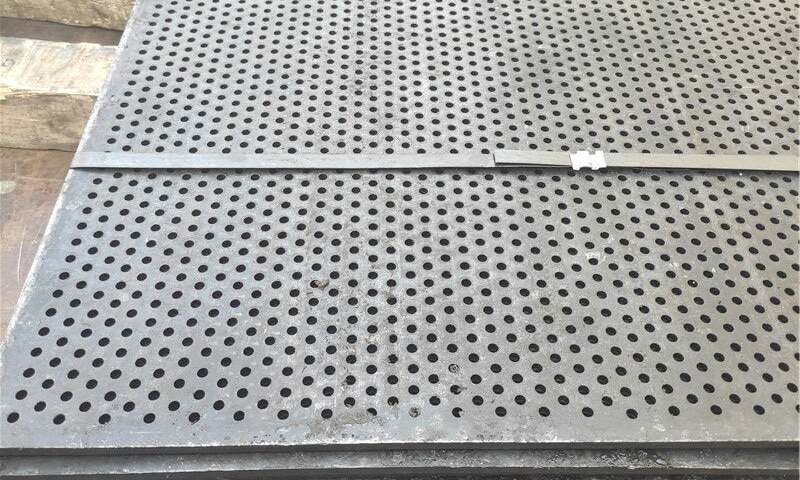

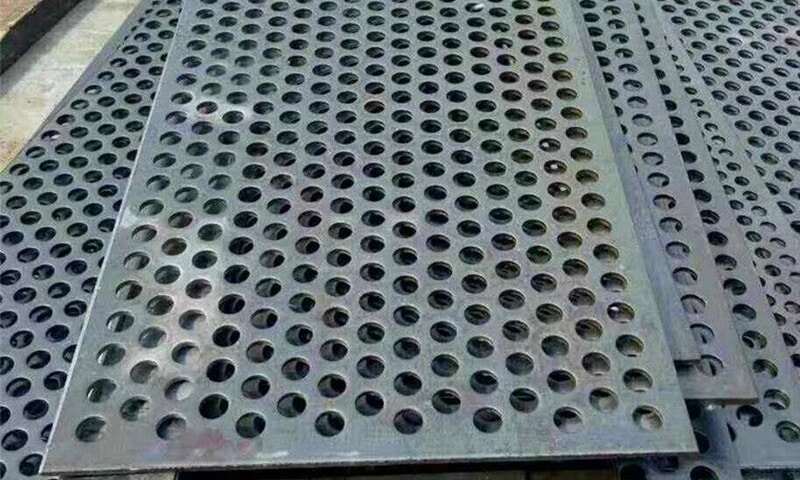

Напротив, перфорированная защитная решетка изготавливается из единая, сплошная металлическая пластина с перфорированными отверстиями. Нагрузка передается через сам материал плиты, а не через отдельные сварные соединения.

Это монолитная конструкция Полностью исключает возможность отказа, связанного со сваркой. Нет сварных швов, которые могли бы треснуть, ослабнуть или разойтись в условиях длительной эксплуатации, что делает производительность более предсказуемой на протяжении всего срока службы установки.

Устойчивость к скольжению и безопасность поверхности для ходьбы

Перфорированная защитная решетка обеспечивает постоянную противоскользящие свойства благодаря своей перфорированной геометрии, которая создает многочисленные рельефные края и текстуру поверхности. Такой дизайн особенно эффективен в условиях, когда вода, масляный туман или легкие остатки технологического процесса присутствуют.

Решетка из сварных прутьев в основном полагается на расстояние между прутьями и зазубрины на поверхности для обеспечения сцепления. Несмотря на эффективность в некоторых областях применения, большие отверстия могут создавать Вопросы безопасности каблуков и менее устойчивый контакт для движения ног.

Для зон доступа персонала, регулируемых требованиями EHS, необходимо Постоянная поверхность для ходьбы с защитой от каблуков часто является предпочтительным.

Дренажные работы и борьба с мусором

Обе системы обеспечивают возможность дренажа, но ведут себя по-разному:

• Сварная решетка пропускает большие объемы жидкости и мусора, что может быть полезно в зонах интенсивной мойки.

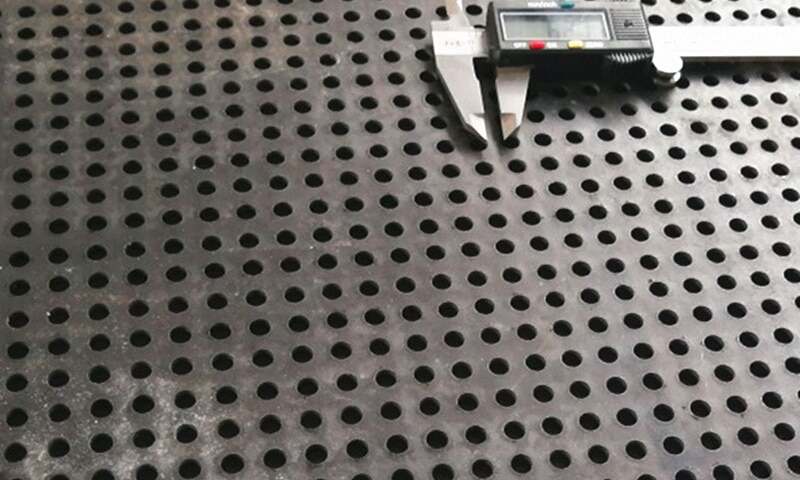

• Перфорированные пластины могут быть спроектированы с контролируемым процент открытой площадиОбеспечивает эффективный дренаж, предотвращая при этом падение мелких инструментов, крепежа или деталей.

Этот баланс особенно важен на платформы и подиумы для технического обслуживания над рабочим оборудованием.

Грузоподъемность и расчет пролета

Решетки из сварного прутка часто выбирают для очень длинные и высоких точечных нагрузок благодаря направленной прочности вдоль несущих стержней.

Перфорированные защитные решетки, если они правильно указаны и имеют соответствующую толщина листа, марка материала и усиление краевОн легко справляется с нагрузкой, необходимой для большинства промышленных лестниц, пандусов и подъездных путей. Для многих проектов грузоподъемность не является ограничивающим фактором.долгосрочная надежность конструкции.

Варианты материалов и коррозионные характеристики

Обе системы доступны в углеродистая сталь, оцинкованная сталь, нержавеющая сталь и алюминий. Однако коррозия по-разному взаимодействует с каждой конструкцией.

В сварных решетках коррозия часто начинается на зоны термического влияния при сваркечто ускоряет разрушение сварного шва. В перфорированных пластинах поведение коррозии более равномерно и легко предсказуемо, что упрощает контроль и планирование технического обслуживания.

Спецификация и закупки

При выборе защитных решеток для промышленных объектов инженеры и покупатели должны оценить:

• Ожидаемый динамические и циклические нагрузки
• Наличие вибрации или механического движения
• Коррозионное воздействие и доступ для осмотра
• Требования EHS для поверхности с защитой от каблуков и скольжения
• Долгосрочная стратегия технического обслуживания и планирование замены

Когда перфорированная защитная решетка является более безопасным выбором

Перфорированная защитная решетка особенно хорошо подходит для:

• Лестничные проступи и пути доступа персонала
• Эстакады, на которых затруднен контроль сварных швов
• Объекты с вибрацией, термоциклированием или коррозионной атмосферой
• Определение приоритетности проектов долгосрочная безопасность по сравнению с первоначальными материальными затратами

Устраняя риск разрушения сварных швов и обеспечивая непрерывную несущую поверхность, перфорированные пластины предлагают конструктивно консервативное решение для многих промышленных сред.

Окончательный вывод

Выбор между перфорированной защитной решеткой и сварной металлической решеткой - это не только вопрос грузоподъемности или водоотвода, это вопрос режимы отказов и контроль рисков. Понимание того, как каждая система ведет себя с течением времени, позволяет инженерам и специалистам по закупкам разрабатывать системы доступа, которые остаются безопасными, надежными и соответствующими требованиям на протяжении всего срока службы.
