Fitur Struktural dan Keuntungan Mekanis dari Lembaran Logam Berlubang Lintas-Lubang (Silang) - Tinjauan Industri

Lembaran logam berlubang silang menggabungkan tata letak lubang berbentuk silang yang khas dengan manfaat praktis fabrikasi logam. Tidak seperti permukaan berjalan atau kisi-kisi anti selippanel berlubang silang terutama digunakan dalam pengaturan industri untuk penyaringan, ventilasi, manajemen cahaya, moderasi akustik, dan fasad dekoratif namun fungsional. Artikel ini menjelaskan struktur dan keuntungan mekanis realistis dari lembaran logam berlubang silang dan bagaimana desainer dan insinyur dapat menerapkannya dalam proyek-proyek industri.

Apa yang dimaksud dengan lembaran logam berlubang silang?

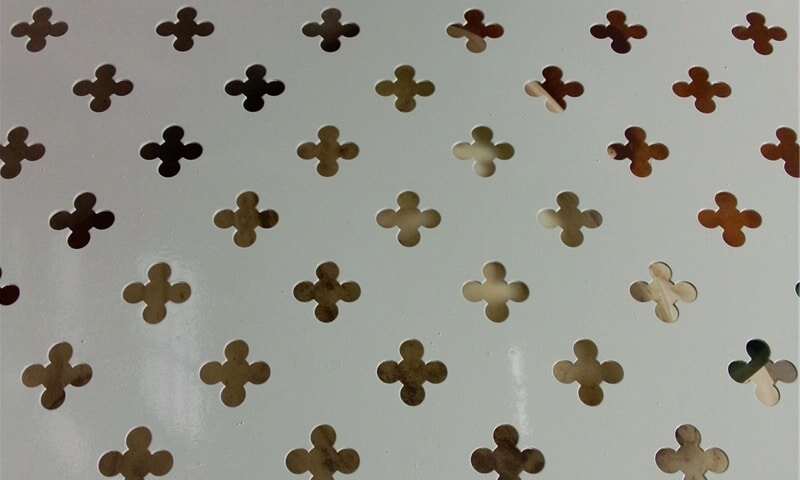

Lembaran logam berlubang silang adalah panel logam datar yang dilubangi dengan bukaan berbentuk silang berulang kali. Salib dapat dibentuk dengan memotong slot, celah pendek, atau dengan melubangi satu cetakan berbentuk salib. Pola ini menghasilkan susunan bukaan yang teratur yang menyeimbangkan area terbuka dengan logam yang tersisa, memberikan aliran udara yang dapat diprediksi, saluran yang disaring untuk cahaya atau partikel, dan kekakuan yang dapat dikontrol.

Fitur struktural utama

• Geometri pola: Panjang lengan lubang silang, lebar slot dan jarak menentukan area terbuka (persentase material yang dihilangkan) dan kepadatan visual. Para insinyur memilih parameter ini untuk menyetel tingkat ventilasi atau kemampuan filtrasi.
• Pilihan bahan dan ketebalan: Pola silang tersedia dalam baja karbon, logam berlubang baja tahan karat, logam berlubang aluminium dan logam berlubang galvanissetiap bahan sesuai dengan persyaratan korosi, berat, atau hasil akhir tertentu.
• Desain tepi dan penyangga: Flensa, lengkungan, atau bingkai yang dirancang dengan benar mengubah panel tipis menjadi modul kaku yang cocok untuk layar, penutup, atau panel fasad tanpa salah mengartikannya sebagai permukaan berjalan struktural.

Keunggulan mekanis (akurat, berfokus pada industri)

1. Area dan aliran terbuka yang terkendali - Lembaran logam berlubang silang memberikan aliran udara atau saluran cairan yang dapat diprediksi sekaligus menjaga kerangka struktural tetap utuh. Hal ini membuatnya berguna sebagai penyaringan masuk/keluar, kisi-kisi HVAC, atau pra-filter.
2. Difusi cahaya dan penyaringan visual - Bentuk silang menyebarkan cahaya dan menawarkan kontrol visibilitas parsial, membuat panel ini berharga untuk rumah peralatan, pelindung matahari, dan pelindung alat berat di mana transparansi penuh tidak diinginkan.
3. Moderasi akustik - Ketika dikombinasikan dengan dukungan penyerap, panel berlubang silang membantu memecah gelombang suara dan mengurangi gema dalam selungkup industri atau kabinet akustik.
4. Penghematan berat dengan sisa kekakuan - Dibandingkan dengan pelat padat, panel berpola mengurangi massa sekaligus mempertahankan kekakuan lateral-bermanfaat di mana berat badan menjadi masalah tetapi area terbuka tidak diperlukan.
5. Kemampuan penyesuaian untuk fabrikasi - Pola, pitch, bahan dan ketebalannya mudah disesuaikan; hal ini memungkinkan para desainer untuk menyeimbangkan kekuatan, area terbuka dan hasil akhir untuk berbagai aplikasi mulai dari rumah filtrasi hingga elemen fasad.
6. Pengulangan yang dapat diandalkan - Proses pelubangan dan laser modern menghasilkan lubang yang konsisten, yang penting untuk toleransi filter dan perilaku aerodinamis yang dapat diprediksi.

Aplikasi industri yang khas

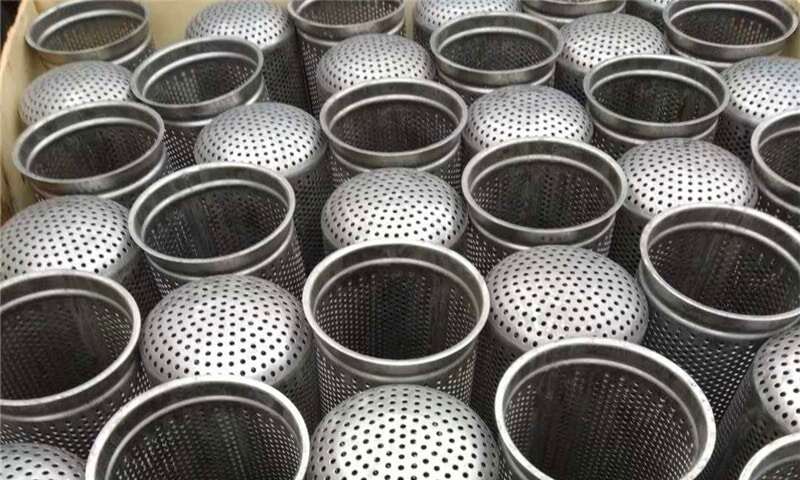

• Penyaringan dan penyaringanpra-filter, layar partikel, dan layar pelindung untuk kipas dan intake.
• Penutup dan panel peralatanpanel ventilasi pada generator, switchgear, atau unit HVAC di mana aliran udara dan perlindungan keduanya diperlukan.
• Peneduh matahari dan kontrol cahayakisi-kisi ruang mesin dan kerai eksterior yang membutuhkan pencahayaan siang hari yang terkendali.
• Panel akustikdidukung dengan media akustik untuk mengurangi kebisingan dalam sel manufaktur.
• Fasad dekoratif-fungsionalketika penampilan penting di samping kinerja - biasanya ditentukan dalam fasad pabrik atau layar eksterior kantor.

Pertimbangan desain dan praktik terbaik

• Tentukan area terbuka (persentase) awal - ini mengatur aliran, penyaringan dan kekuatan.
• Pilih bahan berdasarkan lingkungan - stainless untuk ketahanan terhadap korosi, galvanis untuk perlindungan luar ruangan yang hemat biaya, aluminium yang mengutamakan bobot yang ringan.
• Mengkoordinasikan perawatan tepi dan pemasangan untuk menghindari konsentrasi tegangan di dekat susunan lubang.
• Jika kinerja akustik atau filtrasi diperlukan, rencanakan lapisan pendukung (busa, kain, atau jaring sekunder).

Kesimpulan

Lembaran logam berlubang silang adalah panel rekayasa serbaguna yang unggul dalam aliran udara terkendali, manajemen cahaya dan suara, dan pengurangan berat sekaligus menawarkan kemampuan penyesuaian yang luas. Ini bukan pengganti kisi-kisi anti selip atau kisi-kisi struktural yang berat; sebaliknya, panel ini melayani peran industri di mana penyaringan, ventilasi, kontrol visual, dan kekuatan ringan menjadi prioritas. Untuk kebutuhan terkait, pertimbangkan logam berlubang baja tahan karat atau logam berlubang aluminium rangkaian produk yang dapat diproduksi agar sesuai dengan geometri, ketebalan, dan hasil akhir lubang yang presisi.
