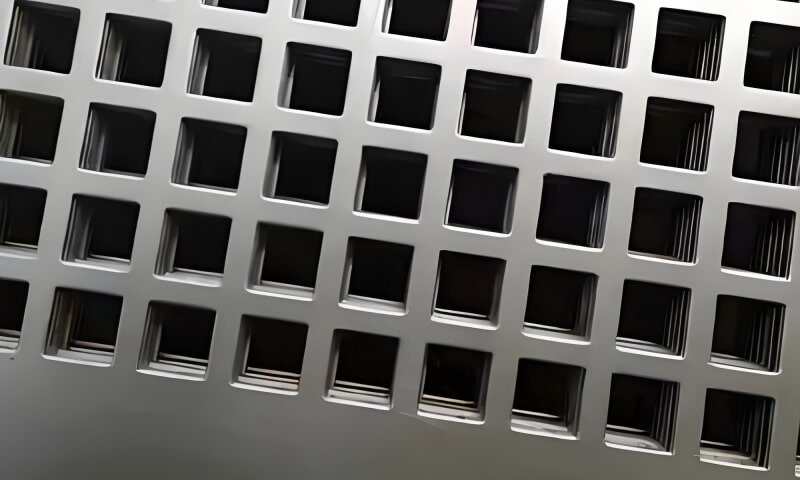

I industriella tillämpningar är öppet område av en perforerad metallplåt direkt påverkar dess prestanda när det gäller luftflöde, ljusgenomsläpp och strukturell integritet. För ingenjörer, tillverkare och designteam är det viktigt att förstå hur man beräknar den öppna ytan på en Rektangulär perforerad metallplåt är avgörande för att uppnå rätt balans mellan styrka och effektivitet.
Rektangulära perforeringar används ofta i filtreringssystem, akustiska kapslingar, ventilationspaneler och skyddskåpor för maskiner, där en specifik flödeshastighet eller visuell transparens krävs. Jämfört med dekorativa perforeringar betonar rektangulära hål funktionalitet, hållbarhet och precision, vilket gör dem till ett förstahandsval för industriella miljöer.
Vad är Open Area och varför är det viktigt?
Termen öppet område avser den procentandel av plåtytan som består av hål. En större öppen area ger bättre luftflöde och dränering men minskar materialets hållfasthet. Omvänt ökar en lägre öppen area styvheten men begränsar permeabiliteten.
För att fatta rätt designbeslut måste tillverkarna noggrant balansera dessa två faktorer baserat på arkets avsedda syfte - oavsett om det är en perforerat säkerhetsgaller används för halkskyddade plattformar eller perforerad metallplåt av kolstål för skydd av maskiner.
Formel för beräkning av öppen area hos rektangulära perforerade metallplåtar
När det gäller rektangulära perforeringar kan den öppna ytan beräknas med hjälp av en enkel formel:
Var?
- A = längd på varje rektangulärt hål (mm)
- B = bredd på varje rektangulärt hål (mm)
- P₁ = horisontell delning (centrum-till-centrum-avstånd i x-riktning, mm)
- P₂ = vertikal delning (centrum-till-centrum-avstånd i y-riktning, mm)
Exempel:
Om en rektangulär perforering mäter 10 mm × 5 mm, och pitchavstånden är 15 mm (horisontell) och 10 mm (vertikal)...då:
Det innebär att ungefär en tredjedel av skivans yta släpper igenom luft eller ljus.
Faktorer som påverkar noggrannheten för öppna ytor
- Precision i hålform:
Små avvikelser vid stansning eller laserskärning kan påverka öppenarea-kvoten avsevärt. - Materialets tjocklek:
Tjockare ark (t.ex., galvaniserad perforerad metallplåt) kan ha en mindre effektiv öppen yta på grund av kantdeformation. - Marginaler och kantutformning:
De operforerade kanterna runt kanterna ska inte tas med i beräkningen av den öppna ytan om de är en del av produktdesignen. - Expansion eller tillplattning av ark:
Under efterbearbetningen, särskilt för perforerade metallplåtar av rostfritt stålkan materialutvidgning ändra hålgeometrin något.
Industriella tillämpningar av rektangulära perforerade metallplåtar
Rektangulära perforeringar är mycket uppskattade inom en rad olika branscher:
- Jordbruk: Används i spannmålstorkar och frösorteringsmaskiner.
- Gruvdrift: Vanligt förekommande i skärmar och skydd.
- Konstruktion: Används i ventilationskåpor och säkerhetsbarriärer.
- Fordon: Integrerad i ljudisoleringspaneler och filtreringssystem för motorer.
- Tillverkning av maskiner: Används i avgas- och luftintagssystem.
När ett projekt kräver anpassade krav på luftflöde eller tryck, erbjuder vår fabrik tjänster för anpassad perforeringsdesign-användare kan ange hålstorlek, hålavstånd, tjocklek och materialtyp.
Varför välja vår fabrik för dina behov av perforerad metallplåt
Till skillnad från de flesta utländska leverantörer är vår kinesiska fabrik specialiserad på helt anpassningsbara perforerade metallplåtar. Vi kan producera rektangulära, runda, slitsade, sexkantiga eller mikroperforeringar i olika material, inklusive:
- Kolstål
- Galvaniserat stål
- Stål med hög manganhalt
- Aluminium
- Rostfritt stål
Från Prototyper av engångskaraktär till storskalig produktionNär vi tillverkar perforerad plåt säkerställer vi konsekvens, precision och högkvalitativ efterbehandling. Varje rektangulär perforerad metallplåt kan skräddarsys efter dina specifikationer, inklusive procentuell öppen yta, materialtjocklek och plåtmått.
Om din applikation kräver andra konfigurationer, t.ex. en perforerad metallplåt med runda hål för jämnt luftflöde eller en mikroperforerad plåt för finfiltrering kan vi leverera både standardiserade och kundanpassade lösningar.
Slutsats
Korrekt beräkning av den öppna ytan hos en Rektangulär perforerad metallplåt är avgörande för att säkerställa optimal prestanda i industriella applikationer. Oavsett om du konstruerar ventilationssystem, maskinskydd eller filtreringskomponenter kan du få bättre konstruktionsresultat genom att förstå förhållandet mellan hålstorlek, delning och materialtjocklek.
Vår fabrik kombinerar många års erfarenhet, avancerad tillverkningsteknik och flexibel anpassning för att hjälpa globala kunder att få den bästa lösningen för sina projekt.
